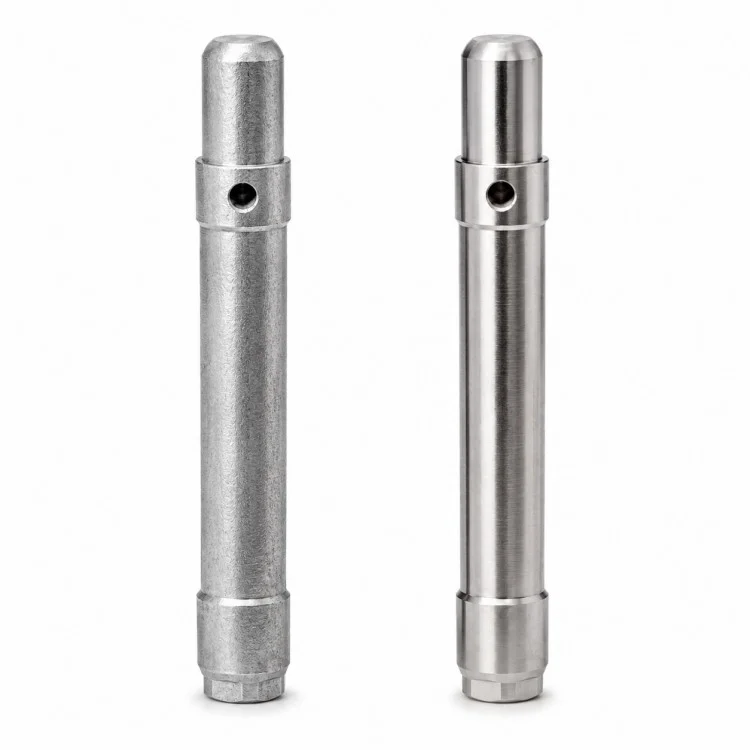

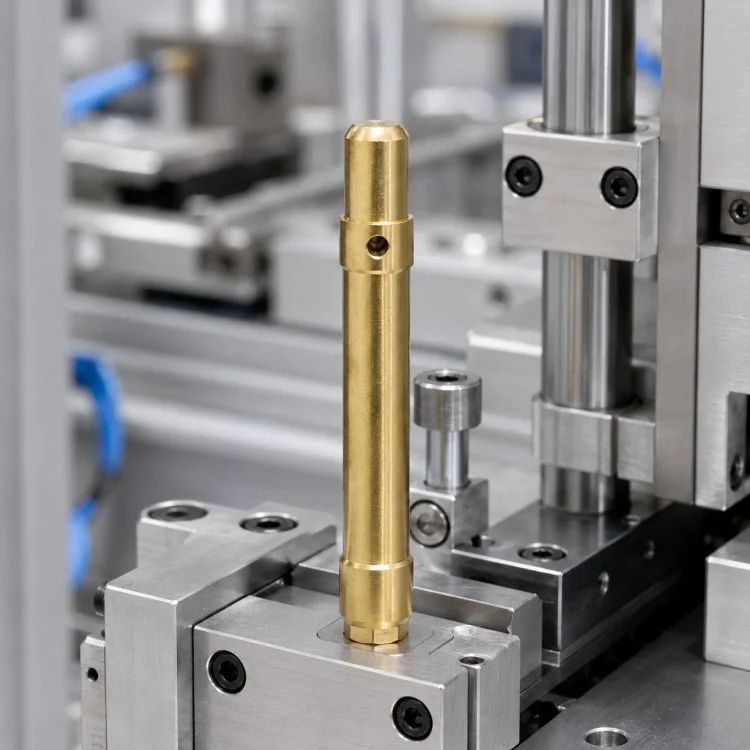

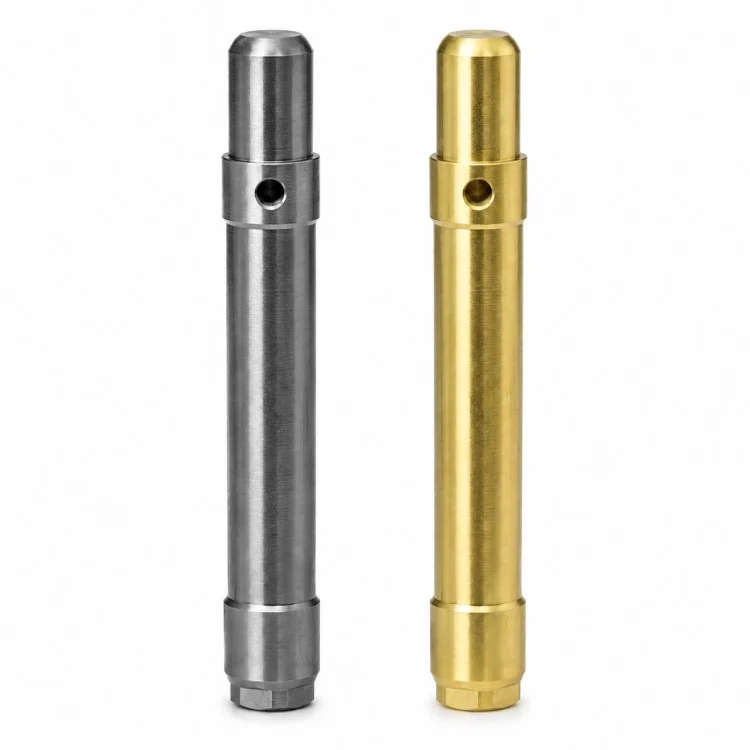

Xiangxing Xin fabrique des arbres étagés percés en croix usinés CNC avec précision pour les acheteurs OEM en tant que fabricant direct, en se concentrant sur les relations dimensionnelles qui affectent l'assemblage plutôt que de traiter chaque fonctionnalité indépendamment. La longue section centrale constitue la référence cylindrique principale, tandis que les épaulements étagés et les diamètres d'extrémité peuvent être utilisés pour le positionnement, le support ou la connexion selon la conception du client.
Un trou transversal est positionné à proximité d'une section étagée. Selon la conception de l'équipement, une telle caractéristique peut être utilisée pour une goupille, un élément de verrouillage, un point de fixation ou une autre interface mécanique ; sa fonction réelle doit suivre le dessin du client plutôt que d’être assumée pendant la production.
Pour les composants à arbre long, la planification du processus doit également prendre en compte la relation entre la longueur totale, les diamètres des tourillons, les positions des épaulements et l'emplacement des trous. Des séquences de tournage appropriées, des méthodes de support et des opérations de perçage secondaires sont sélectionnées en fonction de la géométrie afin que les zones d'accouplement importantes restent correctement liées à la référence de rotation principale.
La sélection des matériaux peut être adaptée aux exigences de résistance, d’usure, de corrosion et de poids. L'acier inoxydable, l'acier au carbone, l'acier allié, l'alliage d'aluminium, le laiton ou d'autres métaux usinables peuvent être envisagés lorsque cela est techniquement approprié. Le traitement thermique, le meulage, le placage ou d'autres procédés secondaires ne sont appliqués que lorsque les spécifications techniques l'exigent.
Xiamen Xiangxing Xin Industrie et Commerce Co., Ltd.peut inclure le diamètre de l'arbre, l'espacement des épaulements, la position des trous transversaux, les caractéristiques d'extrémité et les dimensions d'accouplement critiques dans le plan d'inspection. Cette approche convient aux projets d'équipement non standard où un ajustement mécanique fiable compte plus que la simple correspondance avec un arbre du catalogue général.

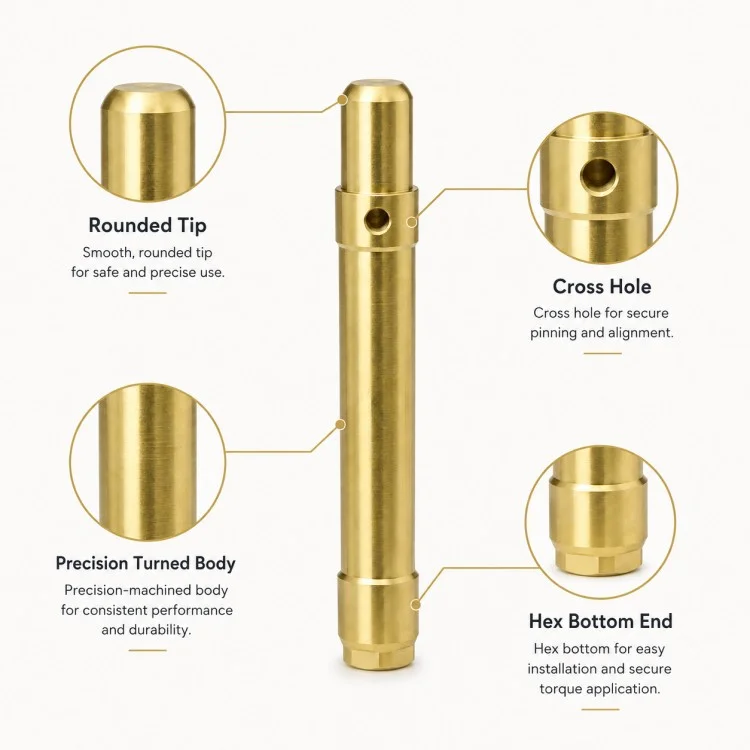

Différents diamètres d'arbre et épaulements peuvent être intégrés dans un seul composant, permettant de coordonner plusieurs zones de positionnement et d'accouplement sur le même corps rotatif.
Le trou transversal peut être positionné en fonction de sa relation avec la référence de l'épaulement et de l'arbre à proximité, ce qui est important lorsque le trou participe au goupillage, au verrouillage ou à l'assemblage.
Les composants cylindriques longs nécessitent une attention particulière au support, à la séquence d'usinage et aux relations dimensionnelles plutôt que de simplement tourner chaque diamètre indépendamment.
Des chanfreins, des diamètres réduits, des méplats ou d'autres structures d'extrémité peuvent être incorporés selon l'équipement d'accouplement et la méthode d'installation.
Les dimensions sont définies autour de l'interface d'assemblage réelle, ce qui rend le composant adapté aux machines non standard où les arbres du catalogue ne correspondent pas à la géométrie requise.

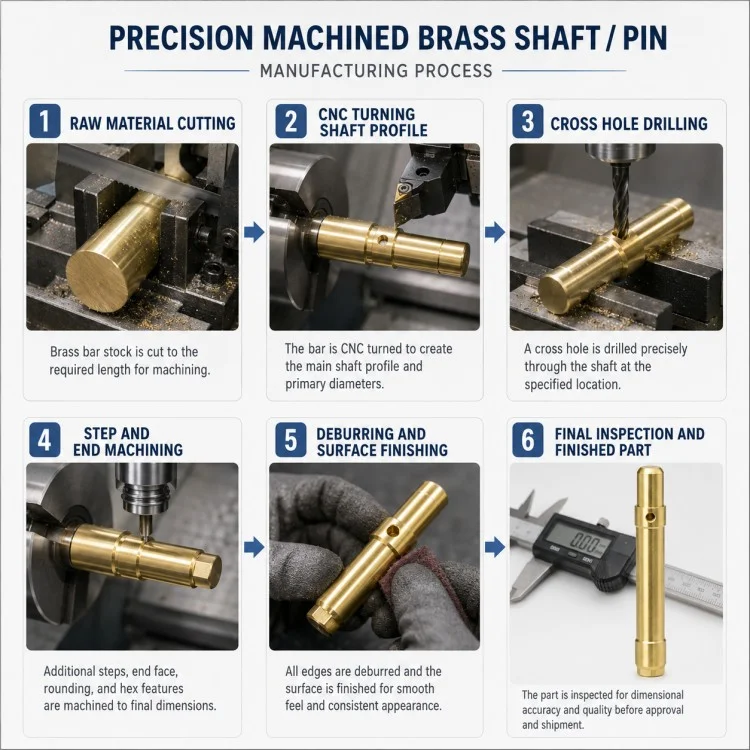

La production d'un arbre étagé à perçage transversal usiné CNC de précision nécessite que la référence de tournage et la fonction transversale soient planifiées comme un seul système d'usinage plutôt que comme des opérations indépendantes.
| Étape du processus | Point de contrôle principal |
| Revue de dessin | Identifier les tourillons, les épaulements, les trous transversaux et les dimensions critiques d'accouplement |
| Préparation des matières premières | Sélectionnez le stock de barres et la surépaisseur d'usinage appropriés |
| Préparation du centre/donnée | Établir des références stables pour l’usinage d’arbres longs |
| Tournage grossier | Formez les diamètres principaux et la géométrie étagée |
| Tournage semi-fini | Affiner les journaux, les épaules et les sections de fin |
| Usinage de trous transversaux | Percer ou usiner l'élément transversal à la position spécifiée |
| Usinage des fonctionnalités finales | Chanfreins complets, sections réduites ou autre géométrie spécifiée |
| Traitement thermique en option | Appliqué uniquement lorsque les propriétés du matériau ou la dureté l'exigent. |
| Finition Tournage / Meulage | Terminer les journaux critiques lorsque cela est spécifié |
| Ébavurage | Élimine les bavures autour des trous, des épaulements et des bords |
| Inspection finale | Vérifiez le diamètre, l'espacement, la position des trous transversaux et les dimensions d'accouplement |
| Nettoyage et protection | Préparer les composants finis pour l'expédition |
| Article de comparaison | Arbre usiné à partir d'un dessin | Arbre/goupille standard |
| Diamètres d'arbre | Plusieurs diamètres peuvent suivre l'assemblage réel | Généralement limité à la géométrie standard |
| Position des épaules | Défini en fonction de la disposition des équipements | Corrigé par la conception du catalogue |
| Trou transversal | La position et le diamètre peuvent suivre le dessin | Souvent indisponible ou standardisé |
| Fin de la géométrie | Peut intégrer des transitions et des fonctionnalités spécifiques | Options limitées |
| Surfaces de contact | Réalisé autour de véritables composants connectés | Conçu pour un usage général |
| Itinéraire des matériaux | Sélectionné en fonction des conditions de travail | Qualités standards communes |
| Application | Machines OEM non standard | Usage mécanique général |
Oui. Le diamètre du trou, la position axiale et la relation avec l'épaulement voisin peuvent suivre le dessin approuvé.
Oui. Plusieurs tourillons, épaulements et sections étagées peuvent être usinés en fonction des interfaces d'accouplement requises.
Non. Le meulage dépend de la tolérance, de l’état de surface, de l’ajustement et des exigences fonctionnelles. Il ne doit être ajouté que lorsque cela est techniquement nécessaire.
Oui. Des chanfreins, des diamètres réduits, des méplats ou d'autres éléments d'extrémité peuvent être produits selon la conception de l'équipement.
Un dessin 2D ou un modèle 3D est préférable, accompagné du matériau, de la quantité, des tolérances, des exigences de surface et des informations sur les zones de contact critiques.
Oui, sous réserve d'un examen technique. Les changements de matériaux peuvent affecter l'usinage, la résistance, le comportement à l'usure et la finition en aval.
Cela dépend de l'application, mais les diamètres des tourillons, l'espacement des épaulements, la position des trous transversaux et les zones de contact sont généralement importants sur ce type d'arbre.
Pour les projets d'arbres longs non standard,Xiamen Xiangxing Xin Industrie et Commerce Co., Ltd.utilise l'approche de fabrication de Xiangxing Xin pour prendre en charge la production d'arbres étagés usinés CNC avec précision, depuis l'examen du processus jusqu'aux commandes répétées.
L'itinéraire d'usinage peut être construit autour de la référence de l'arbre principal afin que les tourillons, les épaulements et les caractéristiques transversales soient contrôlés en tant que géométrie fonctionnelle associée.
Le séquencement du processus et le maintien de la pièce peuvent être sélectionnés en fonction des relations entre la longueur de l'arbre et le diamètre plutôt que d'appliquer la même configuration que celle utilisée pour les pièces cylindriques courtes.
Les opérations de tournage et de perçage transversal peuvent être planifiées ensemble pour réduire les changements de référence inutiles pendant la production.
Les zones d'ajustement critiques, les épaulements, les positions des trous et les structures d'extrémité peuvent être identifiés avant la production afin que les efforts d'inspection soient concentrés sur les dimensions qui affectent réellement l'assemblage.
Une fois qu'une nouvelle pièce a été vérifiée, les informations de processus confirmées peuvent être répercutées sur une fabrication ultérieure au lieu de reconstruire le parcours technique à partir de zéro.
Xiangxing Xinpeut coordonner le tournage, le perçage, le fraisage en option, le traitement thermique, le meulage et la finition de surface en fonction de la conception spécifique de l'arbre.
