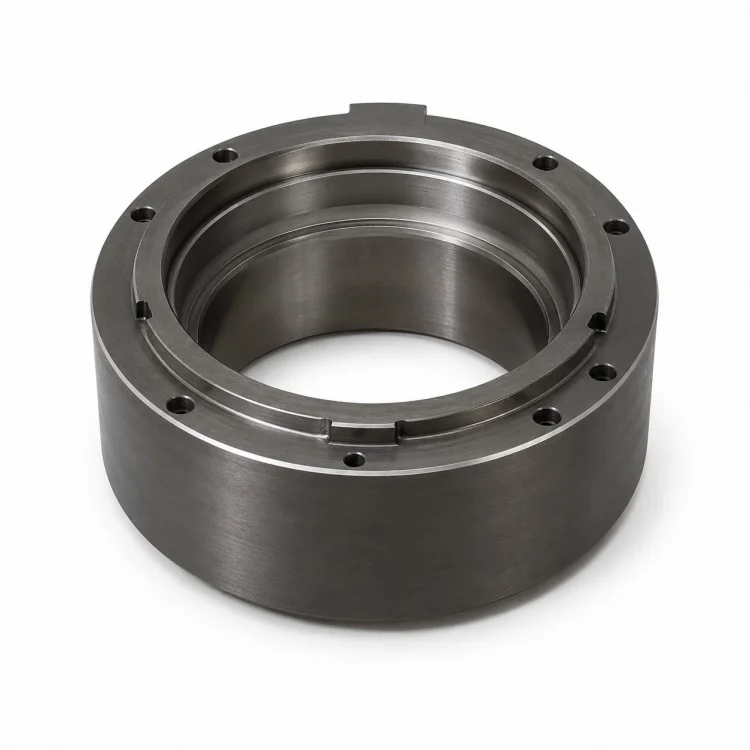

Xiangxing Xin fabrique des boîtiers de roulement annulaires usinés CNC avec précision en tant que fabricant direct pour les assemblages OEM où plusieurs surfaces concentriques doivent fonctionner ensemble au sein d'un seul composant circulaire. La grande ouverture centrale est entourée de diamètres internes étagés et d'épaulements qui peuvent fournir des zones d'assise, de positionnement ou de dégagement pour les roulements, les manchons, les joints ou autres pièces cylindriques d'accouplement.
Le corps annulaire externe comprend une série de trous de montage disposés autour de la circonférence. Leur diamètre, leur quantité et la position du cercle de boulons peuvent suivre la disposition de l'équipement du client. Des encoches locales, des languettes surélevées ou des anneaux interrompus peuvent également être incorporés lorsque la conception nécessite une orientation, un verrouillage ou un alignement.
Pour ce type de boîtier, la relation entre l'alésage principal, les épaulements intérieurs, le diamètre extérieur et la configuration des trous de montage est plus importante que n'importe quelle dimension considérée indépendamment. Un point de référence de rotation stable est donc utile lors de la planification du tournage, de l'alésage et de l'usinage de trous secondaires.

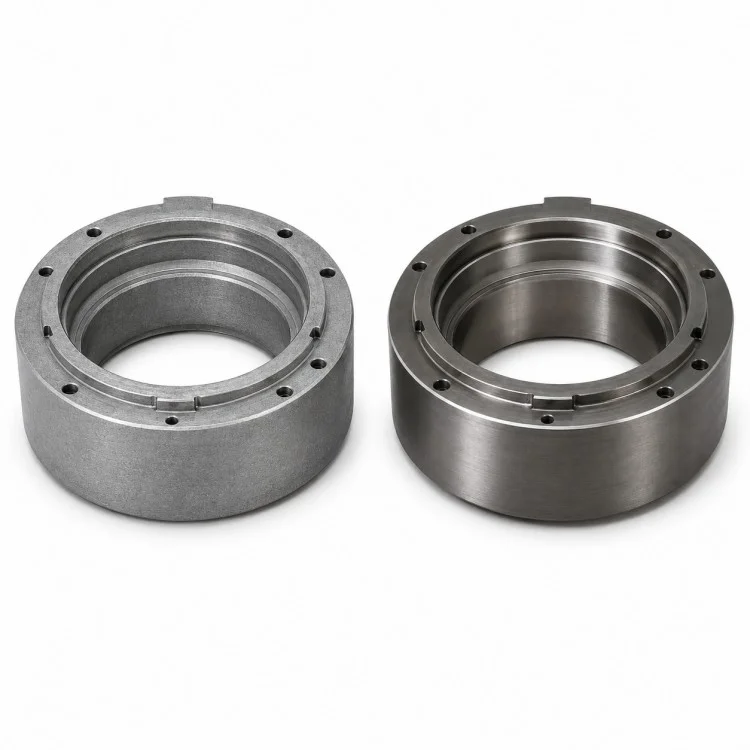

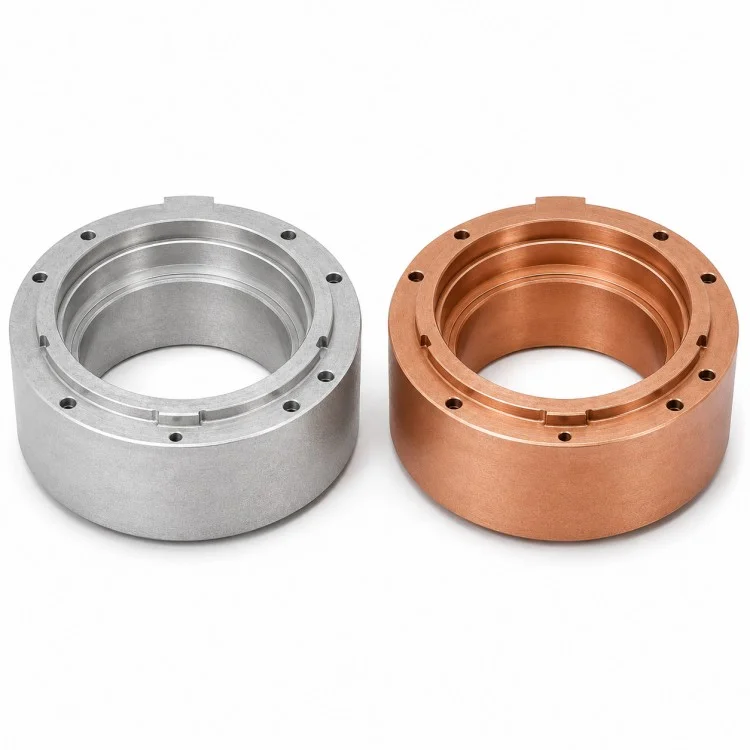

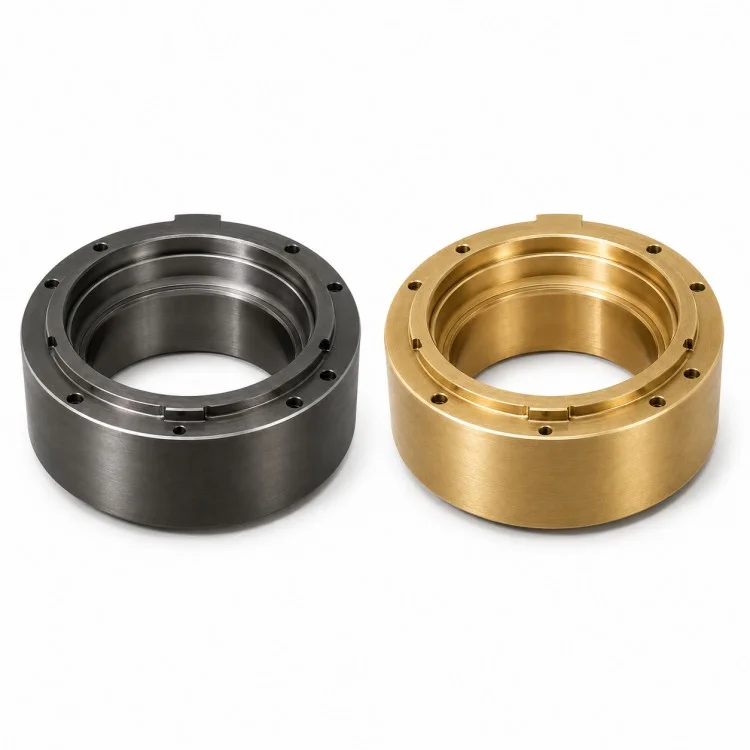

Selon l'application, l'acier inoxydable, l'acier au carbone, l'acier allié, l'alliage d'aluminium, le laiton ou d'autres métaux usinables peuvent être envisagés. Si le projet comprend un siège de roulement ou une interface de joint, les exigences finales en matière de tolérance et d'état de surface doivent être confirmées à partir du dessin technique avant la production.
Xiamen Xiangxing Xin Industrie et Commerce Co., Ltd.peut organiser l'inspection autour du diamètre d'alésage, de la position du siège étagé, des dimensions liées à la concentricité, de l'emplacement des trous de montage et des surfaces de contact fonctionnelles. Cela rend la pièce adaptée aux machines non standard où un alignement fiable et un assemblage reproductible sont plus importants que l'utilisation d'un boîtier catalogue.
| Paramètre | Détails |
| Nom du produit | Boîtier de roulement annulaire usiné CNC avec précision |
| Marque | Xiangxing Xin |
| Entreprise | Xiamen Xiangxing Xin Industrie et Commerce Co., Ltd. |
| Type de produit | Boîtier de roulement annulaire/support de roulement circulaire |
| Structure principale | Corps de bague avec alésage interne étagé |

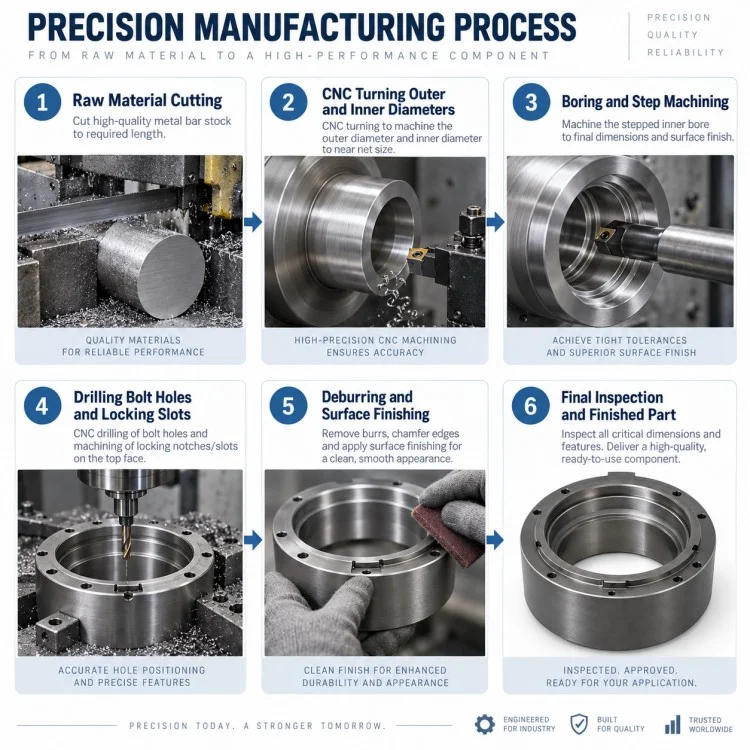

| Processus principal | Tournage CNC, alésage, fraisage, perçage |
| Alésage central | Selon le dessin du client |
| Étapes internes | Selon les exigences d'accouplement |
| Diamètre extérieur | Selon le dessin du client |
| Trous de montage | Quantité et position selon dessin |
| Cercle de boulons | Selon la disposition de l'équipement |
| Encoches/onglets locaux | En option, selon la conception |
| Matériel | Selon la demande |
| Ajustement / Tolérance | Selon les exigences fonctionnelles |
| Finition de surface | Finition usinée ou traitement spécifié |

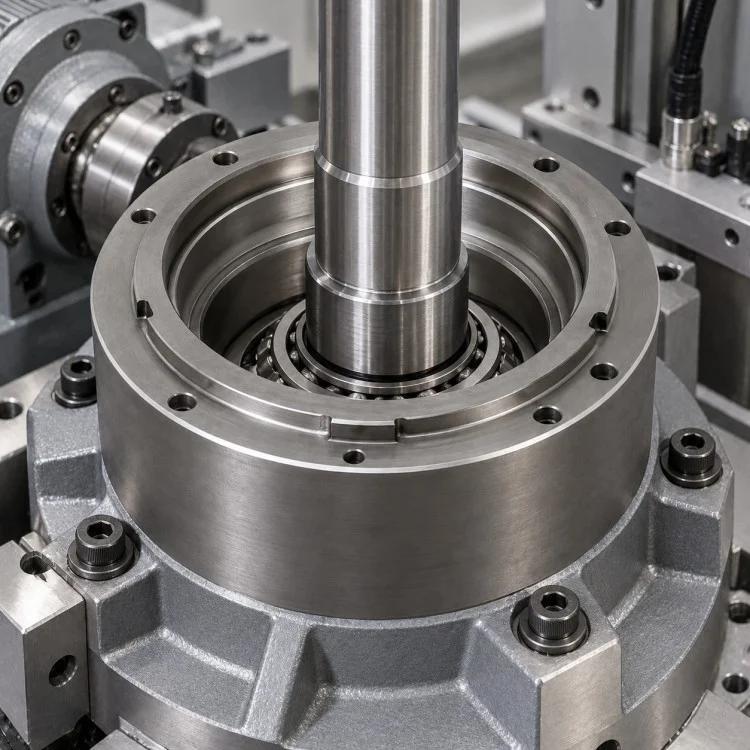

| Application | Support de roulement, ensemble rotatif, positionnement mécanique |
| Méthode de production | Basé sur des dessins/basé sur des échantillons |
| Inspection | Selon le dessin technique approuvé |

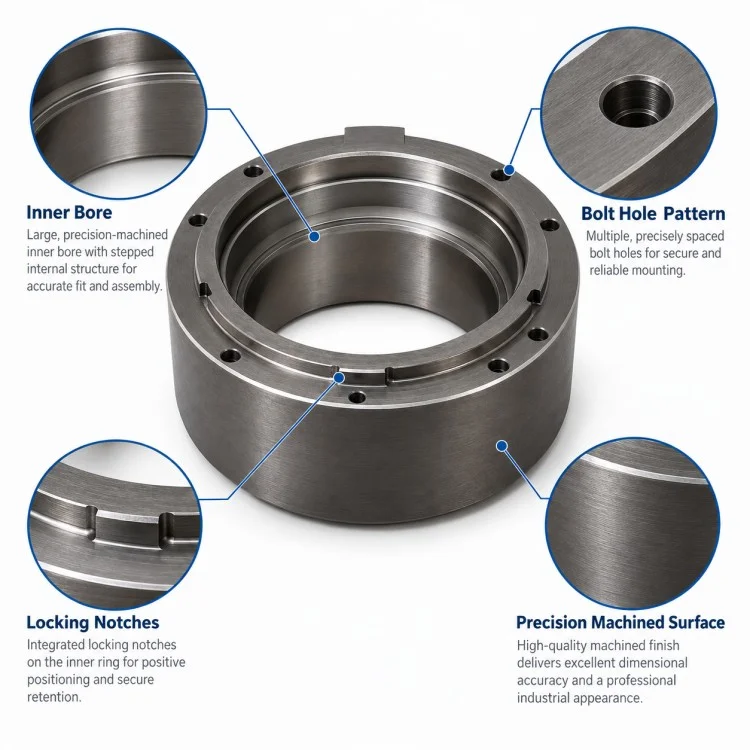

Plusieurs diamètres internes et épaulements peuvent être intégrés dans le même corps annulaire, permettant à un composant de s'adapter à différentes zones de positionnement, de support ou de dégagement.
L'alésage principal, les sièges étagés et les éléments cylindriques extérieurs peuvent être planifiés autour d'une référence de rotation commune lorsque l'application nécessite un alignement entre les composants correspondants.
Plusieurs trous peuvent être disposés autour du boîtier en fonction du cercle de boulons de l'équipement au lieu d'être limités à un modèle de montage standard.
La conception annulaire offre une grande ouverture centrale tout en conservant suffisamment de matériau environnant pour localiser les surfaces et les éléments de montage.
Des fentes, des languettes, des reliefs ou de petits détails de verrouillage peuvent être ajoutés là où l'assemblage lui-même nécessite des fonctions d'orientation ou d'anti-rotation.
Pour un boîtier de roulement annulaire usiné CNC avec précision, le principal avantage par rapport à un boîtier de catalogue général est la possibilité de définir l'interface interne complète d'empilage et de montage autour de l'équipement du client.
| Article de comparaison | Boîtier annulaire basé sur un dessin | Boîtier de roulement standard |
| Alésage interne | Plusieurs diamètres et marches peuvent être spécifiés | Siège de roulement principalement standard |
| Modèle de montage | Le numéro de trou et le cercle de boulons suivent l'équipement | Modèle standard fixe |
| Hauteur du boîtier | Défini par la disposition de l'assemblage | Taille standard |
| Fonctionnalités locales | Des onglets, des fentes ou des reliefs peuvent être ajoutés | Limité |
| Interface roulement/manchon | Conçu autour de pièces d'accouplement réelles | Interface standard |
| Matériel | Sélectionné selon les conditions du projet | Options de matériaux standards |
| Application | Machines OEM et non standard | Installation générale standardisée |
Oui. Les diamètres d'alésage, les positions des épaulements et les profondeurs d'assise peuvent suivre le dessin approuvé et les composants d'accouplement réels.
Oui. La quantité de trous, le diamètre et la position du cercle de boulons peuvent être produits selon la disposition de l'équipement du client.
Potentiellement oui. Plusieurs zones étagées peuvent être usinées lorsque le dessin nécessite des zones de positionnement ou d'assise séparées.
Non. Différentes sections peuvent avoir des fonctions différentes. Les sièges de roulement, les alésages de dégagement et les zones d'étanchéité doivent chacun répondre à leurs propres exigences fonctionnelles.
Oui. Ces fonctionnalités peuvent être ajoutées pour l'orientation, le verrouillage ou le positionnement lorsqu'elles sont clairement définies dans le dessin technique.
Veuillez fournir le dessin ou le modèle 3D, le matériau, la quantité, les ajustements d'alésage critiques, les informations sur les trous de montage, les exigences de surface et les détails d'application.
Oui. Pour les nouveaux boîtiers annulaires, la vérification des échantillons peut aider à confirmer les exigences d'ajustement, de montage et d'assemblage avant que des quantités répétées ne soient libérées.

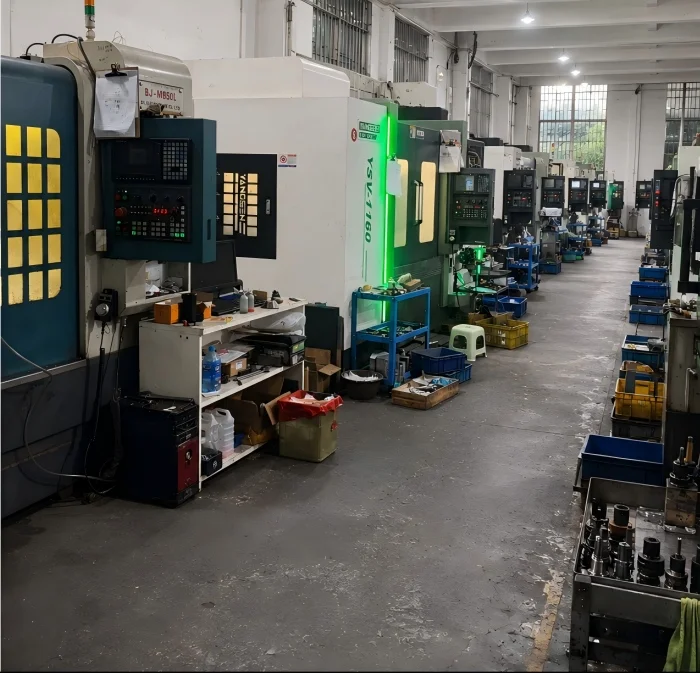

Pour les grands composants annulaires, Xiamen Xiangxing Xin Industry and Trade Co., Ltd. utilise le flux de travail d'usinage de Xiangxing Xin pour prendre en charge les projets de boîtiers de roulements annulaires usinés CNC avec précision, depuis l'examen de la configuration de l'alésage jusqu'à la répétition de la production.
Au lieu de vérifier un seul diamètre d'alésage, l'équipe d'usinage peut examiner la séquence complète des marches internes, des épaulements et des surfaces de positionnement comme une seule pile d'assemblage.
Le tournage circulaire et le perçage circonférentiel peuvent être planifiés ensemble afin que le modèle de montage reste correctement lié à l'alésage principal.
Les clients ne sont pas limités aux boîtiers standard du catalogue. Le diamètre d'alésage, la profondeur du siège, la hauteur du boîtier et la répartition des trous de montage peuvent suivre la conception réelle de l'équipement.
L'inspection peut faire la distinction entre les ajustements de roulements, les zones de jeu et les surfaces structurelles générales au lieu d'attribuer des tolérances serrées inutiles à chaque élément.
Pour les nouveaux projets de machines, des échantillons peuvent être utilisés pour vérifier la portée des roulements, le montage du boîtier et le jeu environnant avant de répéter la production.
Xiangxing Xin peut coordonner le tournage, l'alésage, le perçage, le fraisage, le traitement thermique en option et la finition de surface en fonction de la géométrie et du matériau réels.
