Plaque de montage usinée CNC

En tant que fabricant professionnel de plaques de montage usinées CNC,Xiamen Xiangxing Xin Industrie et Commerce Co., Ltd. fournit des services d'usinage basés sur des dessins pour des composants personnalisés de montage, de positionnement et de connexion utilisés dans les équipements industriels et les assemblages mécaniques.

La production de chaque plaque de montage usinée CNC commence par un examen du dessin 2D, du modèle 3D ou de l'échantillon physique du client. L'équipe d'ingénierie confirme les exigences en matière de matériaux, les références d'usinage, l'emplacement des trous, les spécifications de filetage, les tolérances critiques et les exigences en matière de finition de surface avant la production.

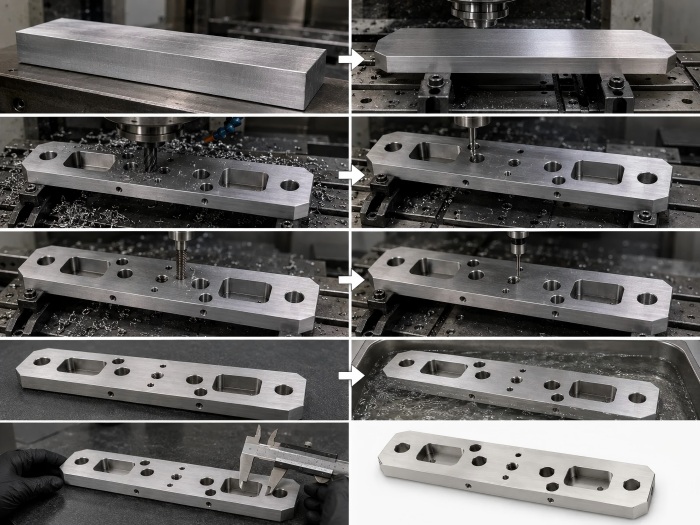

Processus de fabrication standard :

1. Préparation des matières premières et découpe à blanc

2. Surface de référence et usinage de profil externe

3. Fraisage CNC des évidements, des marches et des zones fonctionnelles

4. Forage, alésage et taraudage

5.Usinage des trous de localisation et des surfaces de contact

6. Chanfreinage et ébavurage

7. Traitement de surface si nécessaire

8. Inspection dimensionnelle et visuelle finale

L'itinéraire de production réel est ajusté en fonction de la géométrie de la pièce, de la quantité commandée et des exigences de dessin plutôt que d'utiliser un processus fixe pour chaque projet.

Comparaison de produits

Par rapport aux plaques standard produites pour des modèles d'installation fixes, une plaque de montage usinée CNC offre une plus grande flexibilité pour les emplacements de trous, les épaisseurs, les fentes, les caractéristiques de positionnement et les surfaces de montage spécifiques à l'équipement personnalisés.

Plaque de montage standard

1. Plus adapté aux dimensions fixes et aux configurations d'installation courantes

2. Flexibilité limitée lorsque la position des trous ou les structures doivent être modifiées

3. Un usinage supplémentaire peut être nécessaire pour des fonctionnalités d'assemblage spéciales

4. Mieux adapté aux applications qui ne nécessitent pas de personnalisation approfondie

Plaque de montage usinée CNC

1. Des modèles de trous et des profils externes peuvent être produits selon les dessins

2. Des trous filetés, des contre-alésages, des fentes et des structures de positionnement peuvent être intégrés

3. Convient aux prototypes, aux projets d'ingénierie et aux spécifications multiples

4. Les dimensions de montage critiques peuvent être contrôlées en fonction des exigences d'assemblage spécifiques

La méthode de fabrication appropriée doit être sélectionnée en fonction de la structure, de la quantité, du matériau, de la tolérance et des exigences globales du projet.

Paramètres du produit

1.Matériau : sélectionné selon les exigences du dessin et de l'application

2. Taille globale : personnalisée selon les dessins approuvés

3. Épaisseur de la plaque : production basée sur le dessin

Configuration 4.Hole : diamètre, quantité et emplacement personnalisés

5. Spécification du fil : produit selon les exigences du client

6. Méthode d'usinage : fraisage CNC, perçage, alésage, taraudage et finition.

7. Finition de surface : sélectionnée en fonction du matériau et de l'environnement d'exploitation

8.Tolérance : Contrôlée en fonction des dimensions critiques du dessin

9.Personnalisation : dessin 2D, modèle 3D ou échantillon physique

10.Type de commande : Prototype, petits lots et production répétée

Pour les composants comportant plusieurs positions de montage et de positionnement, la relation entre les trous, les bords, les références et les surfaces de contact est revue avant l'usinage pour permettre un assemblage cohérent.

FAQ

Q1 : Le modèle de trou de montage peut-il être entièrement personnalisé ?

Oui. Le diamètre des trous, la quantité, l'espacement, les caractéristiques filetées et les positions de positionnement peuvent être fabriqués conformément au dessin technique approuvé.

Q2 : Différents matériaux peuvent-ils être utilisés ?

Oui. Les métaux usinables appropriés peuvent être évalués en fonction de leur résistance, de leur poids, de leur résistance à la corrosion et des conditions de fonctionnement réelles.

Q3 : Acceptez-vous les commandes de prototypes et de petits lots ?

Oui. La production de prototypes ou de petits lots peut être organisée d’abord pour la vérification des dimensions et de l’assemblage avant une nouvelle fabrication.

Q4 : Le traitement de surface peut-il être personnalisé ?

Oui. La méthode de finition peut être sélectionnée en fonction du matériau, des exigences d'apparence et de l'environnement d'application.

Q5 : Quelles informations sont requises pour le devis ?

Veuillez fournir le dessin ou le fichier 3D, le matériau, la quantité, les tolérances, la finition de surface et les exigences d'inspection critiques. Pour un approvisionnement à long terme en plaque de montage usinée CNC, des informations sur l'environnement d'installation réel et les dimensions de positionnement clés peuvent également vous aider.
