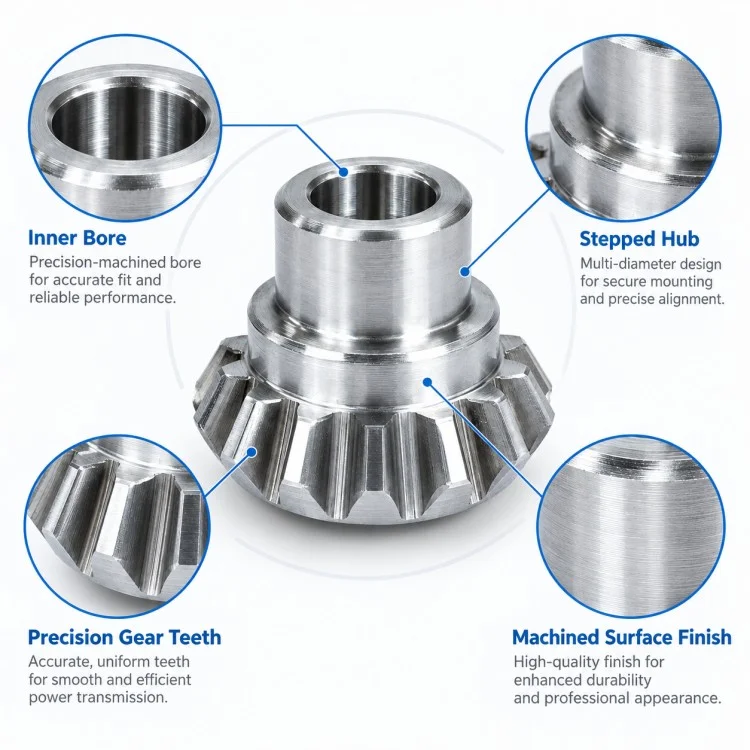

En tant que fabricant d'engrenages coniques droits usinés CNC avec précision avec moyeu,Xiangxing Xinse concentre sur la relation entre la section de dent conique, l'alésage central et la référence du moyeu lors de la production de composants de transmission non standard. Le profil d'engrenage conique permet de transférer le couple entre les directions d'arbre qui se croisent, tandis que le moyeu intégré offre une zone dédiée au positionnement, à l'engagement de l'arbre ou à des fonctionnalités de connexion supplémentaires définies par la conception de l'équipement.
Contrairement à un simple engrenage plat, ce composant regroupe plusieurs zones fonctionnelles en une seule pièce. La section de la dent doit correspondre à son engrenage conjugué, le moyeu doit fournir une géométrie de positionnement suffisante et l'alésage central doit rester correctement lié à l'axe de rotation. Pour cette raison, la taille des engrenages et l'usinage cylindrique doivent être planifiés autour d'une stratégie de référence commune.
L'itinéraire d'usinage peut combiner le tournage de l'alésage, du moyeu et des épaulements avec un usinage ultérieur des dents coniques. Selon la conception, des rainures de clavette, des trous de vis de réglage, des cannelures ou d'autres caractéristiques de connexion d'arbre peuvent également être ajoutés, mais uniquement lorsque cela est spécifié par le client. La sélection des matériaux doit suivre la charge transmise, les conditions d'usure, l'environnement de lubrification et toute voie de traitement thermique requise.
Pour la vérification de la production, Xiamen Xiangxing Xin Industrie et Commerce Co., Ltd.peut concentrer l'inspection sur la taille de l'alésage, le diamètre du moyeu, la position de l'épaulement, les dimensions liées aux engrenages et la relation de position entre la section dentée et la référence de rotation. Ceci est particulièrement important pour les assemblages OEM où la précision d'accouplement et la transmission reproductiblele comportement de la mission compte bien plus que la simple correspondance avec un diamètre extérieur nominal.
| Paramètre | Détails |
| Nom du produit | Engrenage conique droit usiné CNC avec précision avec moyeu |
| Marque | Xiangxing Xin |
| Entreprise | Xiamen Xiangxing Xin Industrie et Commerce Co., Ltd. |
| Type d'engrenage | Engrenage conique droit avec moyeu intégré |
| Géométrie des dents | Selon le dessin du client |
| Module/DP | Selon les spécifications de l'équipement requis |
| Nombre de dents | Selon le dessin du client |
| Angle de pression | Selon la conception des engrenages |
| Angle du cône de lancement | Selon les exigences en matière d'équipement d'accouplement |
| Alésage central | Selon le dessin du client |
| Diamètre du moyeu | Selon le dessin du client |
| Longueur du moyeu | Selon le dessin du client |
| Hauteur hors tout | Selon le dessin du client |
| Matériel | Selon la charge et l'application |
| Traitement thermique | Lorsque spécifié |
| Finition de surface | Finition usinée ou traitement spécifié |
| Application | Transmission angulaire, boîte de vitesses, machines, systèmes d'entraînement OEM |
| Type de fabrication | Basé sur des dessins/basé sur des échantillons |
| Inspection | Selon les exigences approuvées en matière d'équipement et d'accouplement |

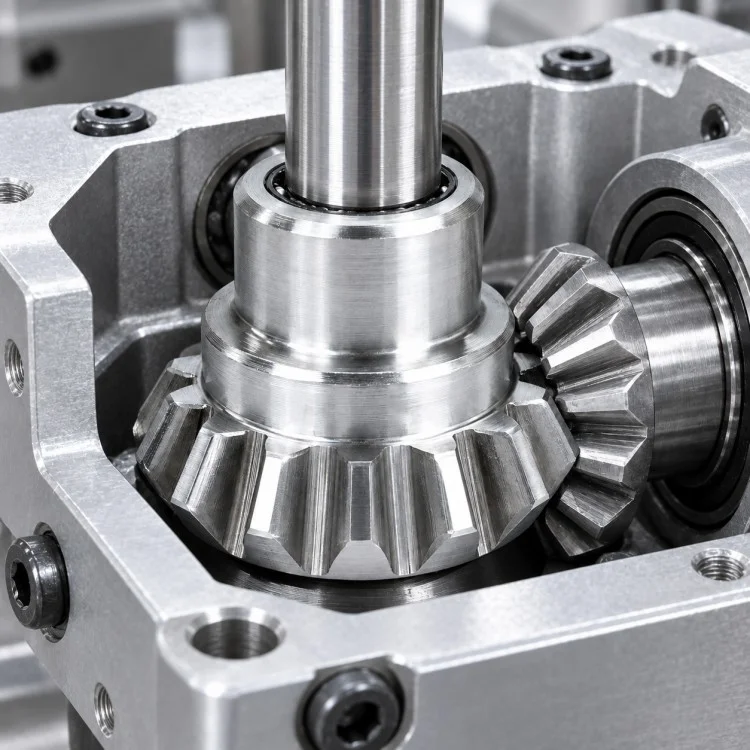

La géométrie des dents coniques permet de transférer le couple entre les directions d'arbre qui se croisent, ce qui rend le composant adapté aux mécanismes dans lesquels la trajectoire de transmission change de direction.
Le moyeu cylindrique crée une section de positionnement dédiée entre le corps d'engrenage et l'arbre d'accouplement ou la structure de support.
L'alésage central et la section de dent conique peuvent être traités comme des caractéristiques fonctionnelles liées, aidant à maintenir la relation prévue entre l'emplacement de l'arbre et l'engagement des engrenages.
La combinaison du moyeu et de l'engrenage conique en un seul composant peut réduire les interfaces séparées où la conception de l'équipement d'origine nécessite une pièce intégrée.
En fonction du dessin approuvé, le moyeu peut accueillir des détails de connexion supplémentaires tels qu'une rainure de clavette, un trou de verrouillage ou toute autre fonction d'accouplement.
Un engrenage conique droit usiné CNC avec précision nécessite à la fois un usinage en rotation et des opérations spécifiques à l'engrenage, avec une attention particulière à la relation entre l'alésage, le moyeu et la dent conique.
| Étape du processus | Point de contrôle principal |
| Examen du dessin des engrenages | Confirmer les données sur les dents, le cône primitif, l'alésage, le moyeu et les exigences d'accouplement |
| Préparation du matériel | Sélectionnez le flan approprié en fonction de la géométrie et du matériau finis |
| Tournage grossier | Alésage de forme, moyeu, flan extérieur et épaulements |
| Établissement de référence | Préparer les références de rotation pour l'usinage des engrenages |
| Usinage de dents coniques | Produire une géométrie de dent conique droite selon les données spécifiées |
| Finition moyeu/alésage | Finition des surfaces de positionnement et dimensions de l'interface de l'arbre |
| Fonctionnalités secondaires facultatives | Ajoutez une rainure de clavette, un trou de verrouillage ou d'autres fonctionnalités de connexion spécifiées |
| Traitement thermique en option | Appliquer uniquement lorsque les exigences de dureté ou de résistance l'exigent. |
| Finition de l'usinage | Corriger les surfaces fonctionnelles critiques après les processus en aval, si nécessaire |
| Ébavurage | Élimine les arêtes vives et les bavures au niveau des dents |
| Inspection finale | Vérifiez l'alésage, le moyeu, les épaulements, les dimensions liées aux dents et les références d'accouplement. |
Oui. Veuillez fournir le dessin complet des engrenages ou les informations sur les engrenages d'accouplement afin que la géométrie des dents et les exigences d'engagement puissent être examinées ensemble.
Oui. Les dimensions du moyeu peuvent être produites en fonction de l'interface réelle de l'arbre, du roulement ou du boîtier.
Oui, lorsque cela est spécifié dans le dessin. Ces caractéristiques de connexion doivent être définies selon la méthode d'assemblage réelle.
Le traitement thermique dépend du matériau, de la charge transmise, des exigences d'usure et des conditions de service requises.
Veuillez fournir les paramètres de l'engrenage, le matériau, les dimensions de l'alésage, les dimensions du moyeu, la quantité, les tolérances, les exigences de traitement thermique et les informations sur l'engrenage d'accouplement, lorsque cela est disponible.
Cela peut être envisagé lorsque le dessin nécessite un ajustement final plus serré et que le matériau/processus sélectionné le rend nécessaire.

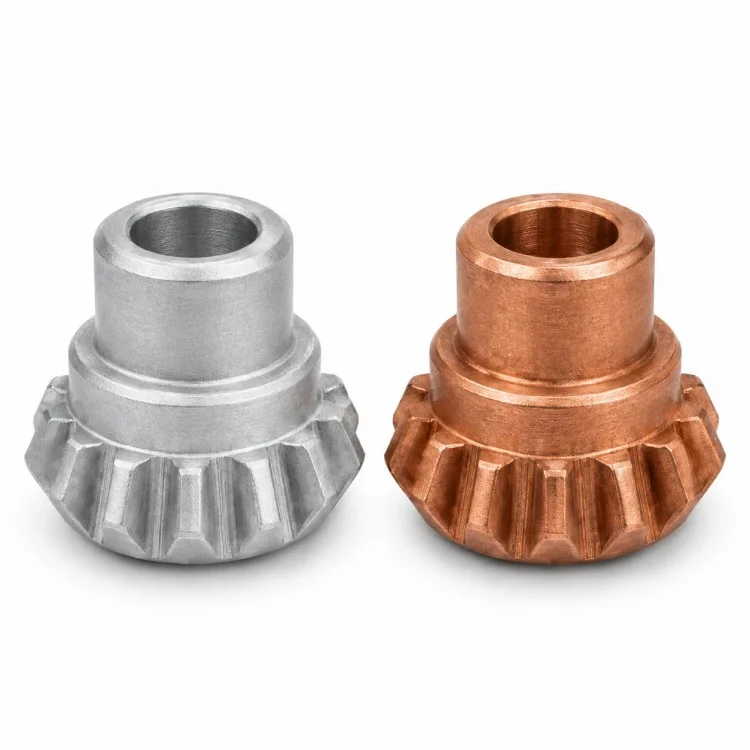

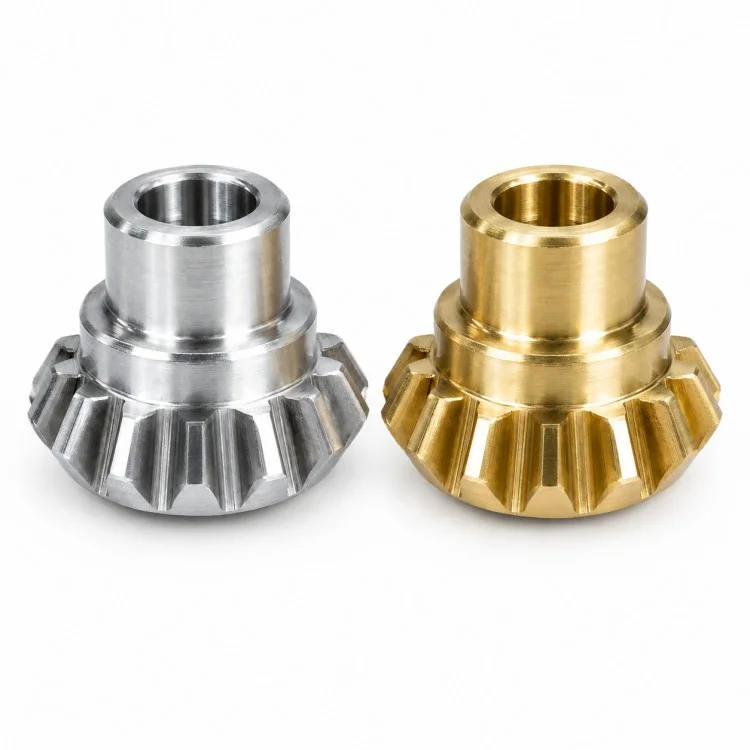

Potentiellement oui, mais les changements de matériaux peuvent affecter la résistance, l'usure, le traitement thermique et la stratégie d'usinage, ils doivent donc être revus avant la production.
Pour les pièces de transmission conique non standard, Xiamen Xiangxing Xin Industry and Trade Co., Ltd. utilise le flux de travail d'ingénierie de Xiangxing Xin pour prendre en charge les projets d'engrenages coniques droits usinés CNC de précision avec moyeu, depuis l'examen des données dentaires jusqu'à la production répétée.
La section des dents coniques, l'alésage central, les épaulements et le moyeu sont considérés ensemble afin que les décisions d'usinage reflètent la manière dont le composant va réellement s'engager et se monter.
Lorsque le client fournit des données sur les engrenages appariés, le projet peut être examiné en fonction des conditions d'engagement réelles au lieu de traiter l'engrenage comme un composant isolé.
Le matériau et la préparation des ébauches peuvent être sélectionnés en fonction de la géométrie requise, des conditions de charge et de la voie de traitement thermique en aval.
Le tournage d'alésages, l'usinage de moyeux, la préparation d'épaulements et l'usinage de dents coniques peuvent être coordonnés au sein d'un seul plan de processus.
Pour les géométries d'engrenages nouvelles ou non standard, les pièces initiales peuvent être utilisées pour vérifier les exigences d'accouplement et d'assemblage avant de fixer les conditions de production répétées.
Xiangxing Xinpeut diriger l'inspection vers l'alésage, le moyeu, les dimensions liées aux engrenages et les références d'accouplement clés qui affectent les performances réelles de la transmission.
