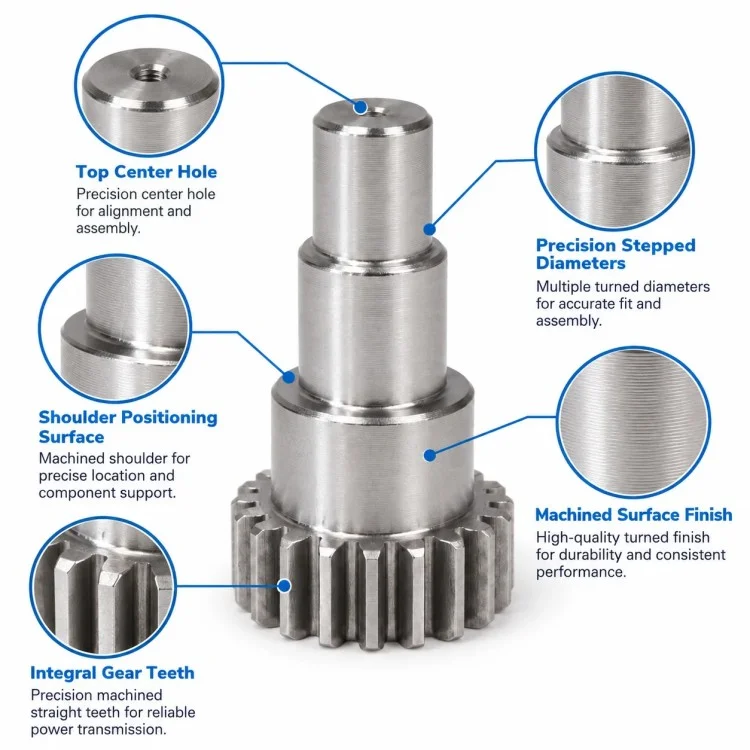

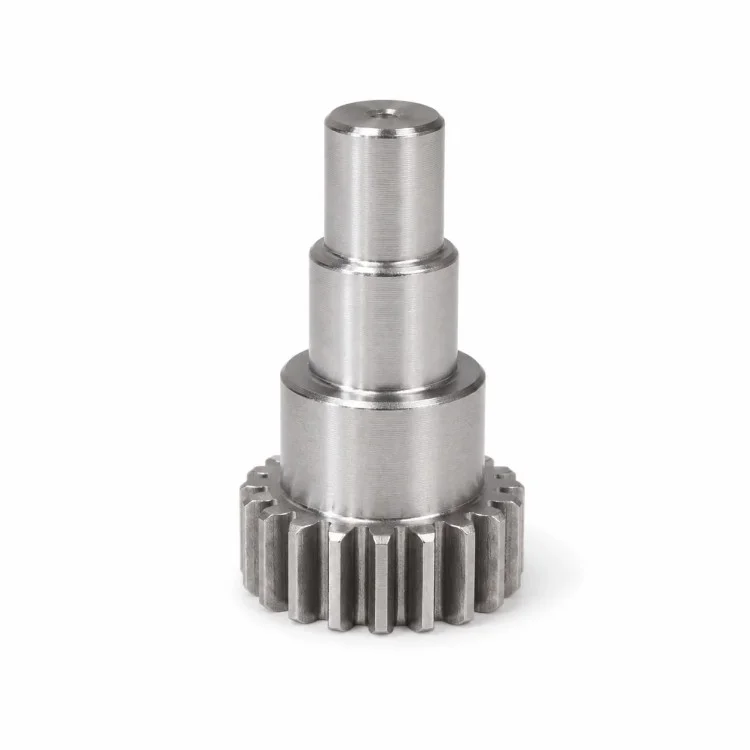

Pour les projets de transmission OEM, Xiangxing Xin est un fabricant d'arbres d'engrenages droits étagés usinés CNC avec précision, axé sur les composants rotatifs intégrés où l'engagement des engrenages et le positionnement de l'arbre doivent être contrôlés ensemble. L'engrenage droit est usiné dans le cadre du même composant que l'arbre étagé, créant une relation mécanique directe entre la section dentée et les tourillons de rotation.
Plusieurs diamètres d'arbre au-dessus de l'engrenage peuvent remplir différentes fonctions au sein de l'assemblage. Un tourillon peut localiser un roulement ou un manchon, un autre peut fournir un support structurel, tandis que la section d'extrémité la plus petite peut servir de zone de positionnement ou de connexion supplémentaire. Le petit trou axial visible à l’extrémité peut également être produit selon les exigences fonctionnelles du client plutôt que traité comme une fonctionnalité standard.
Un avantage majeur de cette structure est que la transmission du couple et l'emplacement de l'arbre sont intégrés dans une seule pièce. Cela évite d'ajouter une connexion engrenage-arbre séparée là où la conception originale de la machine nécessite un composant monobloc, mais cela signifie également que la section de l'engrenage, les diamètres des tourillons et les épaulements axiaux doivent être planifiés autour d'une stratégie de référence cohérente.

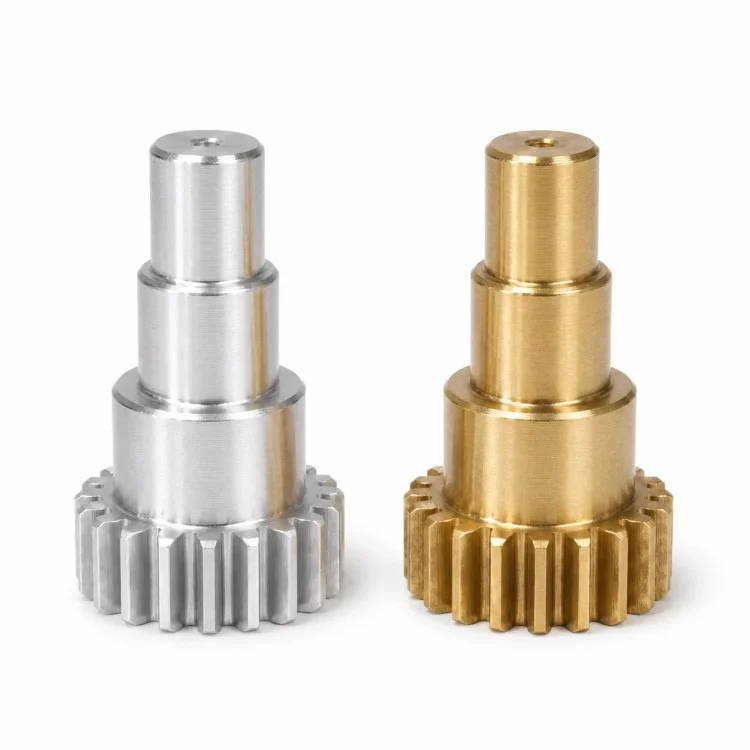

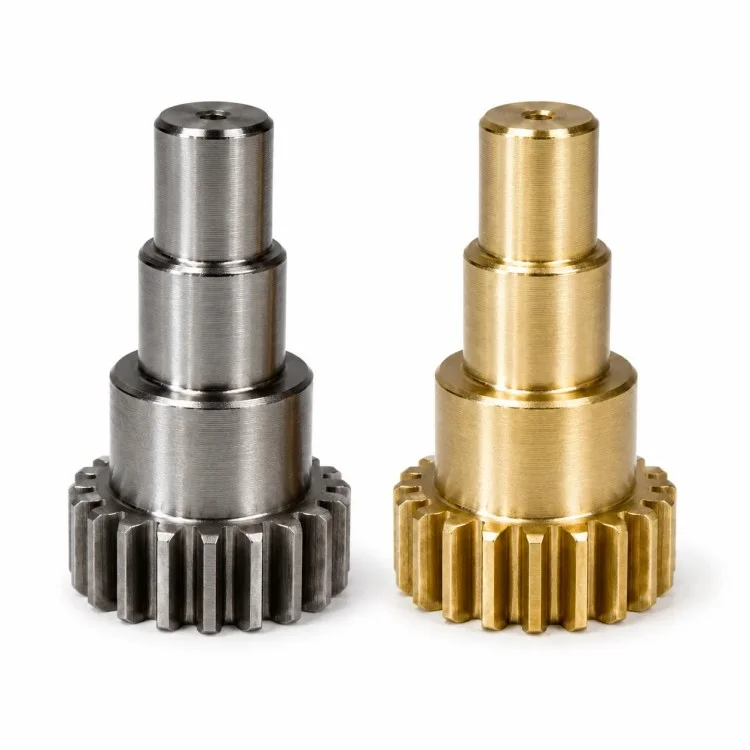

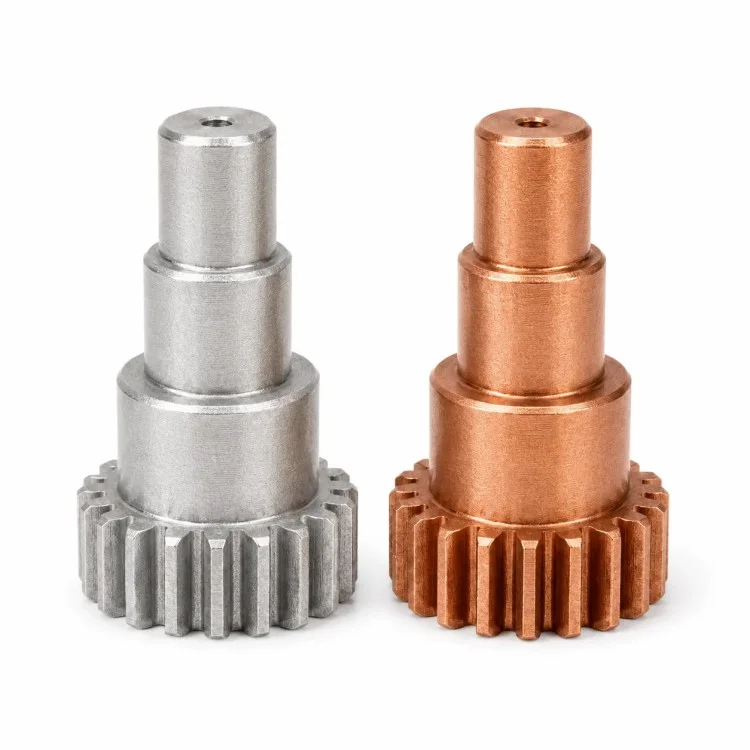

En fonction de la charge, de l'usure et des conditions de service, un acier inoxydable, un acier au carbone, un acier allié, un alliage d'aluminium ou d'autres matériaux usinables peuvent être sélectionnés. Le traitement thermique, le durcissement de surface, le meulage ou le revêtement ne doivent être introduits que lorsque les conditions d'étirage et d'exploitation l'exigent.
Xiamen Xiangxing Xin Industrie et Commerce Co., Ltd.peut organiser l'inspection autour des dimensions liées aux engrenages, des diamètres des tourillons, de l'espacement des épaulements, des relations de faux-rond total et des zones d'accouplement critiques afin que le composant fini soit évalué comme une pièce de transmission complète plutôt que comme un engrenage et un arbre séparément.
| Paramètre | Détails |
| Nom du produit | Arbre d'engrenage droit étagé usiné CNC avec précision |
| Marque | Xiangxing Xin |
| Entreprise | Xiamen Xiangxing Xin Industrie et Commerce Co., Ltd. |
| Type de produit | Arbre d'engrenage droit étagé intégré |
| Type d'engrenage | Engrenage droit externe |
| Données dentaires | Selon le dessin du client |
| Module/DP | Selon les spécifications de l'engrenage |
| Nombre de dents | D'après le dessin |
| Structure de l'arbre | Journaux en plusieurs étapes |
| Diamètres des journaux | Selon les ajustements fonctionnels |
| Positions des épaules | Selon les dimensions d'assemblage |
| Trou d'extrémité | Selon la conception du client |
| Matériel | Acier inoxydable, acier au carbone/allié, aluminium, etc. |
| Traitement thermique | Disponible lorsque spécifié |
| Affûtage | Appliqué aux journaux sélectionnés si nécessaire |
| Traitement de surface | Selon le matériau et l'application |
| Base de production | Dessin 2D / Modèle 3D / Échantillon |

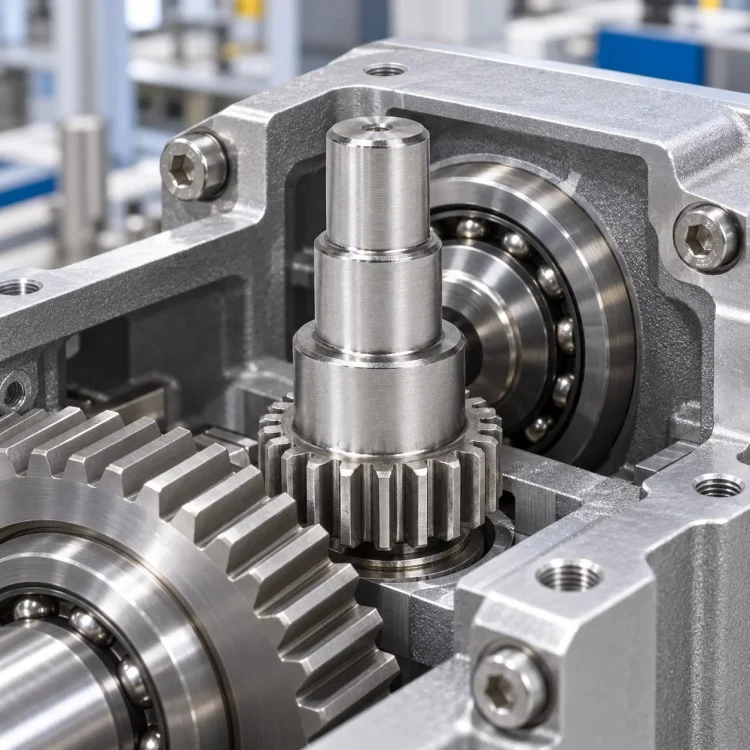

| Application typique | Boîte de vitesses, automatisation, équipement de transmission, machines OEM |
Pour cet arbre d'engrenage droit étagé usiné CNC de précision, la coupe des engrenages et l'usinage de l'arbre doivent être liés via une donnée de rotation commune afin que la section de la dent reste correctement liée aux tourillons fonctionnels.

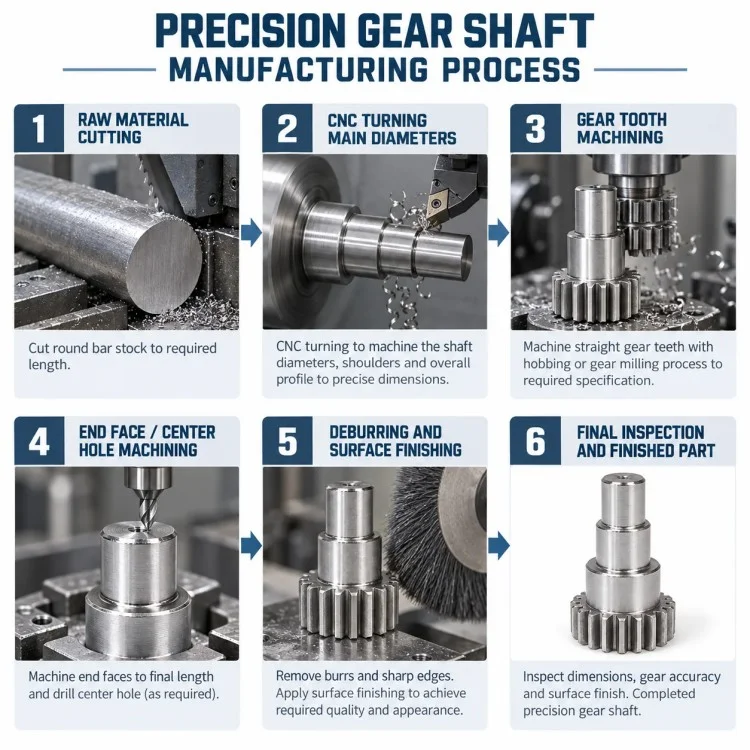

| Étape du processus | Point de contrôle principal |
| Examen des données de dessin et d'engrenage | Confirmer le module/DP, le nombre de dents, les ajustements d'arbre et les données critiques |
| Préparation du matériel | Préparer une barre appropriée, un flan forgé ou une matière première spécifiée |
| Tournage grossier | Établir le profil global de l'arbre et l'ébauche d'engrenage |
| Tournage par étapes | Usiner les différents diamètres de tourillon et positions d'épaulement |
| Finition des ébauches d'engrenage | Préparer le diamètre extérieur de l'engrenage requis et les références de face |
| Coupe d'engrenage droit | Produire les dents droites externes selon les données approuvées |
| Usinage des fonctionnalités finales | Alésage d'extrémité complet, chanfrein ou autres détails spécifiés |
| Traitement thermique en option | Appliqué selon les exigences de résistance et d’usure |
| Finition Tournage / Meulage | Restaurer ou terminer les journaux de précision si nécessaire |
| Ébavurage | Élimine les bavures des bords d'engrenage et des transitions d'arbre |
| Inspection finale | Inspecter les dimensions des engrenages, les tourillons, l'espacement axial et les caractéristiques liées au faux-rond. |
| Article de comparaison | Arbre de transmission intégré | Ensemble engrenage + arbre séparé |
| Relation engrenage/arbre | Construit en un seul composant | Dépend de l'assemblage secondaire |
| Interface de connexion | Pas de joint moyeu-arbre séparé dans la conception monobloc | Nécessite une clé, une cannelure, un ajustement serré ou un autre joint |
| Emplacement axial | Défini directement par des épaulements usinés | Dépend de plusieurs pièces assemblées |
| Nombre de composants | Inférieur | Plus haut |
| Étapes d'assemblage | Réduit | Installation d'équipement supplémentaire requise |
| Données d'engrenage à journal | Peut être contrôlé pendant la fabrication | Influencé par la précision du montage des engrenages |
| Flexibilité de remplacement | Inférieur | Les pièces séparées peuvent être remplacées individuellement |
| Meilleure utilisation | Conceptions OEM nécessitant une transmission intégrée | Assemblages modulaires ou orientés services |
Oui. Lorsque le dessin spécifie une conception intégrale et que le cheminement du matériau est approprié, l'ébauche d'engrenage et l'arbre étagé peuvent être produits à partir d'une seule pièce.
Oui. Les sièges de roulement, les tourillons de positionnement et les diamètres généraux des supports peuvent chacun utiliser des tolérances appropriées à leur fonction réelle.
Veuillez fournir le module ou DP, le nombre de dents, l'angle de pression, la largeur de la face, le matériau, le traitement thermique, les exigences de qualité des engrenages et les informations d'accouplement lorsqu'elles sont disponibles.
Oui, si l'ajustement requis, la stabilité dimensionnelle ou l'état de surface nécessitent un meulage.
Oui. Le diamètre, la profondeur et la fonction doivent suivre le dessin du client.
Oui. L'acier allié peut être envisagé lorsque l'application nécessite une résistance plus élevée ou des performances de traitement thermique spécifiques.
Les éléments critiques typiques peuvent inclure les dimensions liées aux engrenages, les tourillons, les distances d'épaulement, le faux-rond entre l'engrenage et le tourillon et les surfaces de contact, mais le plan de contrôle final doit suivre le dessin du client.
Pour les composants de transmission intégrés, Xiamen Xiangxing Xin Industry and Trade Co., Ltd. applique le processus Xiangxing Xin pour prendre en charge les projets d'arbres d'engrenages droits étagés usinés CNC avec précision, depuis l'examen des données d'engrenage jusqu'à la vérification des prototypes et la fabrication répétée.
Au lieu de traiter l'engrenage droit et l'arbre comme des éléments indépendants, le parcours d'usinage peut être développé autour d'une donnée de rotation et d'un concept d'assemblage fonctionnel.

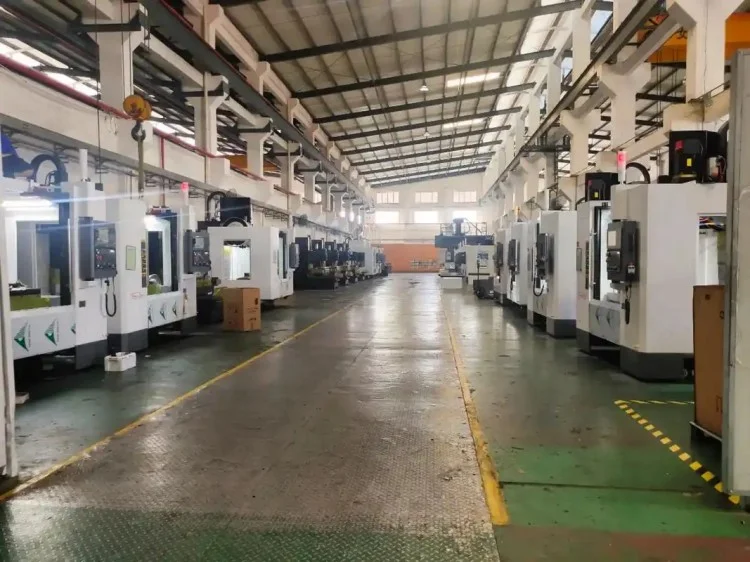

L'usine peut coordonner le tournage en plusieurs étapes, la préparation des engrenages, l'usinage des dents et la finition ultérieure en fonction de la conception réelle de la pièce.
Les sièges de roulement et les tourillons de positionnement peuvent faire l'objet d'une inspection et d'une finition plus strictes, tandis que les sections de support non critiques peuvent utiliser des tolérances générales appropriées.
Lorsque les pièces en acier nécessitent de la dureté ou de la résistance à l’usure, le traitement thermique peut être inclus dans le processus de fabrication ainsi que la planification des surépaisseurs pour la finition ultérieure.
Les commandes de prototypes monobloc peuvent être prises en charge afin que l'engagement des engrenages, l'ajustement de l'arbre et l'assemblage de l'équipement puissent être vérifiés avant la production régulière.
Une fois le premier échantillon approuvé, les dimensions critiques de l’arbre, les références d’engrenages et les points d’inspection peuvent être conservés pour les lots ultérieurs afin d’améliorer la cohérence.
