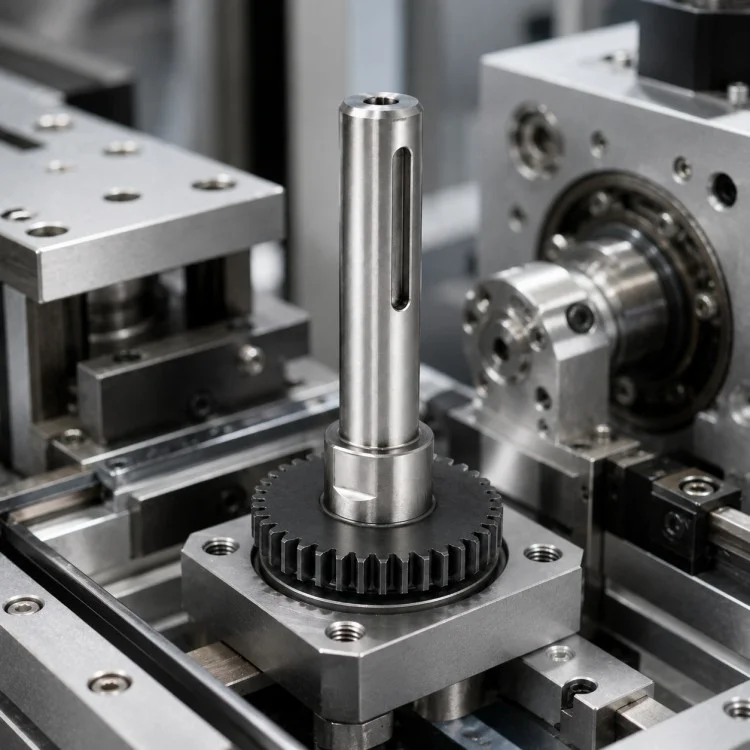

Pour les projets de transmission, Xiangxing Xin est un fabricant d'arbres d'engrenages droits usinés CNC avec précision pour les composants rotatifs intégrés combinant une section d'engrenage à dents droites avec des caractéristiques d'arbre étagées. Cet agencement monobloc peut simplifier l'interface entre l'engrenage et l'arbre tout en permettant aux tourillons, aux épaulements et aux références d'engrenage d'être planifiés autour du même composant.
La section d'arbre peut inclure plusieurs diamètres, des tourillons de roulement ou de positionnement, un trou axial, une fente longitudinale et d'autres caractéristiques d'assemblage spécifiées par le client. Pour ce type de pièce, l’attention ne se limite pas aux dimensions individuelles ; la relation entre l'axe de l'engrenage, les tourillons d'arbre et les surfaces de montage fonctionnelles est également importante pour l'accouplement avec des roulements, des accouplements ou des ensembles de transmission.
La planification du processus commence normalement par la donnée de rotation principale. Les diamètres d'arbre et les épaulements sont formés en premier ou réservés pour une finition ultérieure en fonction du dessin, tandis que l'ébauche d'engrenage et la section de dent sont préparées autour de la référence requise. Le fraisage de rainures, le perçage et d'autres caractéristiques secondaires sont ensuite disposés de manière à ce que chaque caractéristique reste correctement liée à la géométrie de l'arbre principal.

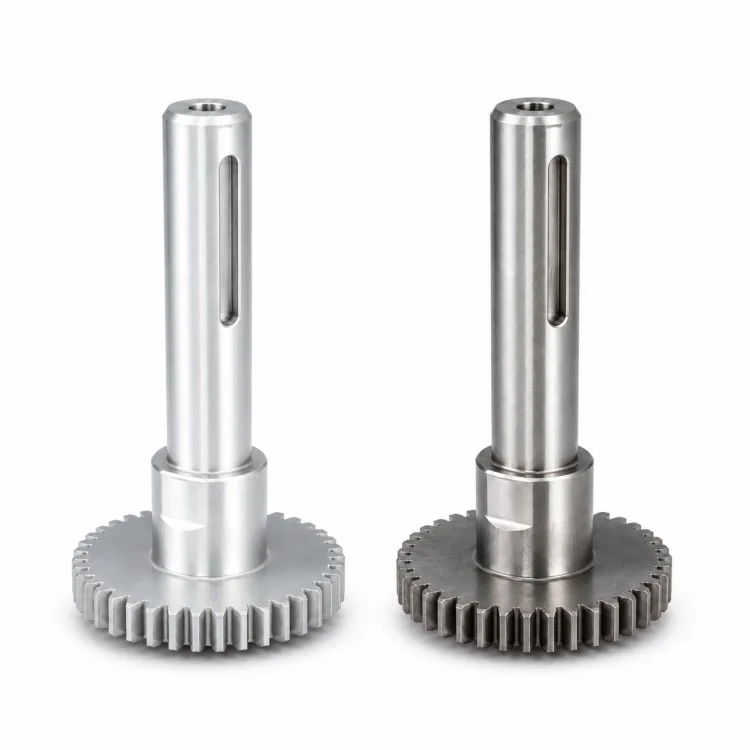

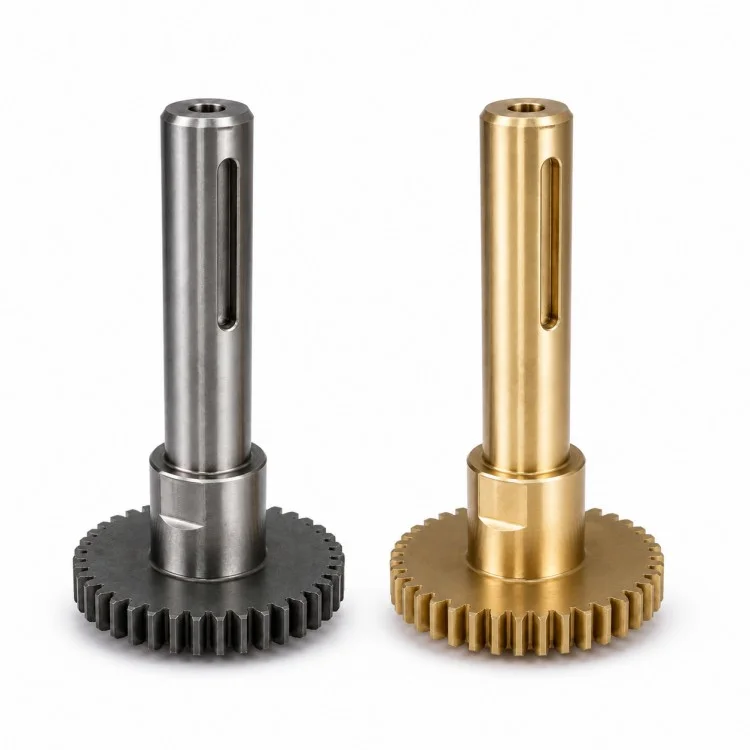

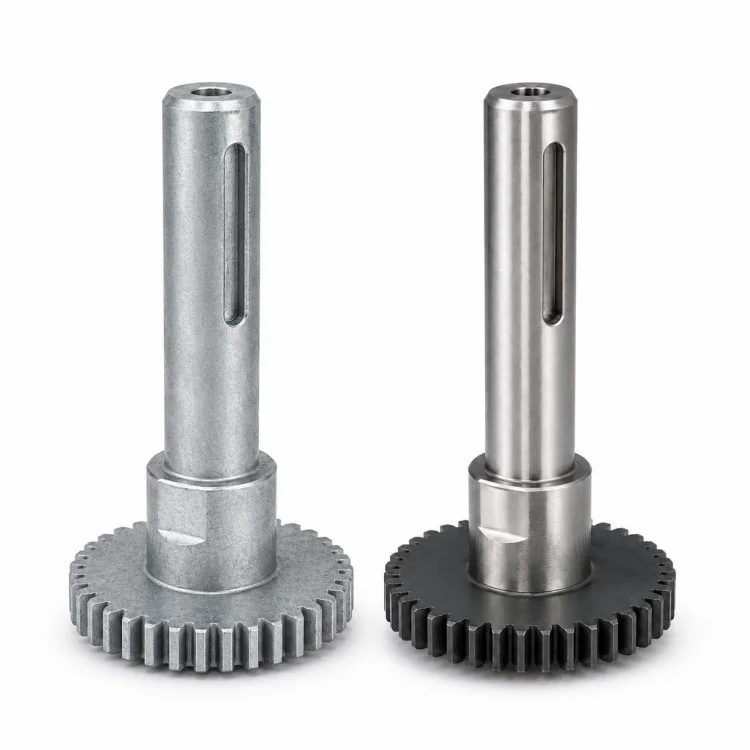

Les matériaux peuvent être sélectionnés en fonction de la charge transmise, des exigences d'usure, de l'environnement de corrosion et du traitement en aval. L'acier au carbone, l'acier allié, l'acier inoxydable, l'alliage d'aluminium, le laiton ou d'autres matériaux usinables peuvent être envisagés lorsque cela est techniquement approprié. Le traitement thermique, le meulage, le revêtement ou d'autres opérations de finition ne sont introduits que lorsque le dessin ou l'application réelle l'exige.
Pour le contrôle de la production,Xiamen Xiangxing Xin Industrie et Commerce Co., Ltd.peut concentrer l'inspection sur les diamètres d'arbre, les dimensions liées aux engrenages, les positions des épaulements, l'emplacement des trous, la géométrie des fentes et la relation de position des surfaces fonctionnelles. Cela rend le composant adapté aux machines OEM où la précision de la transmission et l'ajustement mécanique reproductible doivent être pris en compte ensemble.

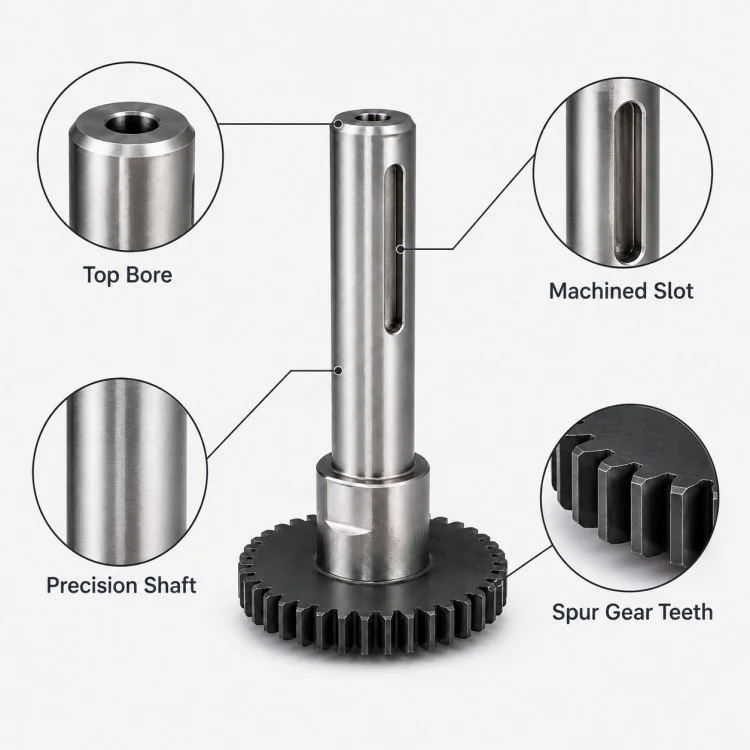

La section d'engrenage et le corps d'arbre sont formés comme un seul composant mécanique, réduisant ainsi le besoin d'une interface de jonction séparée entre l'engrenage et l'arbre dans les conceptions applicables.
Des tourillons et des épaulements étagés peuvent être disposés pour le positionnement, le support de roulement, le positionnement axial ou la connexion avec d'autres éléments de transmission.
La fente axiale visible peut être usinée à la largeur, la longueur, la profondeur et la position spécifiées lorsque la conception nécessite une fonction d'entraînement, de positionnement ou d'assemblage.
Pour un arbre d'engrenage droit usiné CNC avec précision, la relation de position entre la section d'engrenage et les tourillons de l'arbre principal peut être traitée dans le cadre du plan global d'usinage et d'inspection plutôt que comme des caractéristiques indépendantes.
Les matériaux et les processus en aval peuvent être sélectionnés en fonction des conditions réelles de couple, d'usure, de corrosion et d'assemblage, au lieu d'utiliser une solution de matériau fixe pour chaque projet.

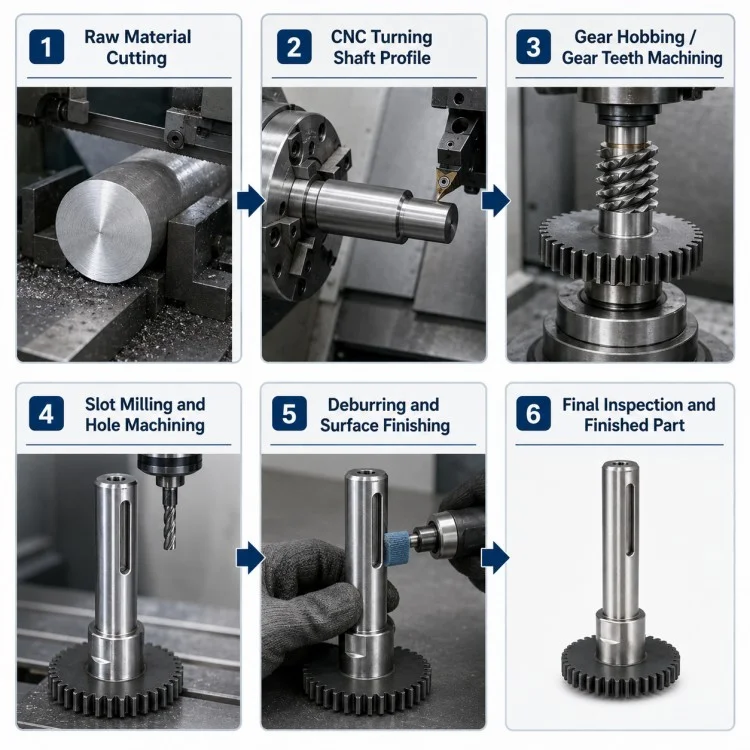

| Étape du processus | Objectif principal |
| Examen des dessins et des références | Identifiez les références des engrenages, les tourillons d'arbre, les épaulements, les fentes et les caractéristiques d'accouplement critiques |
| Préparation des matières premières | Sélectionnez le stock approprié en fonction du matériau et de la géométrie finie |
| Tournage grossier | Établir les diamètres d'arbre de base, les épaulements et la géométrie des ébauches d'engrenages |
| Affinement des données | Préparer les références de rotation pour l'usinage ultérieur des engrenages et des arbres |
| Usinage des dents d'engrenage | Produire le profil d'engrenage à dents droites selon la géométrie spécifiée |
| Usinage des caractéristiques de l'arbre | Compléter les tourillons, les marches, les faces d'extrémité et les caractéristiques de trous axiaux requis |
| Usinage de fentes | Fraiser la fente longitudinale et d'autres éléments non rotatifs |
| Traitement thermique en option | Appliquer uniquement lorsque des exigences de dureté ou de propriétés mécaniques sont spécifiées |
| Finition Usinage / Meulage | Terminer les journaux critiques ou les surfaces fonctionnelles si nécessaire |
| Ébavurage et finition | Supprimer les arêtes vives et terminer le traitement de surface spécifié |
| Inspection finale | Vérifier les dimensions liées aux engrenages, les tourillons d'arbre, la position des fentes et les caractéristiques d'accouplement |
| Comparaison | Arbre d'engrenage usiné intégré | Ensemble engrenage + arbre séparé |
| Structure des composants | Engrenage et arbre produits en une seule pièce | Deux ou plusieurs composants distincts |
| Interface d'assemblage | Moins d’interfaces de jonction engrenage-arbre | Nécessite une méthode de connexion supplémentaire |
| Planification des références | Les équipements et les journaux peuvent partager une stratégie globale de données | La relation de référence dépend également de l'assemblage |
| Nombre de pièces | Nombre de composants réduit le cas échéant | Plus de pièces individuelles |
| Flexibilité de conception | Les caractéristiques de l'arbre, de l'engrenage et de la fente peuvent être coordonnées dans un seul dessin | Chaque composant peut nécessiter des spécifications distinctes |
| Entretien | Unité entière normalement traitée comme un seul composant | Les pièces individuelles peuvent parfois être remplacées séparément |
| Meilleure utilisation | Conceptions OEM destinées à la transmission intégrée | Systèmes conçus autour de composants d'engrenage/arbre remplaçables |
Oui. Veuillez fournir la géométrie d'engrenage requise et le dessin technique correspondant afin que la section de dent et les exigences d'accouplement puissent être examinées ensemble.
Oui. Les diamètres des tourillons, les sections étagées, les épaulements et la longueur totale peuvent être fabriqués autour des interfaces réelles du roulement et de l'assemblage.
Oui. Sa largeur, sa longueur, sa profondeur et son emplacement peuvent suivre le dessin approuvé. La fonction réelle doit être confirmée par la conception du client avant la production.
Le traitement thermique dépend du matériau, de la dureté, de l’usure et des exigences mécaniques. Il ne doit être inclus que lorsque la conception ou les conditions d’exploitation l’exigent.
Outre le matériau et la quantité, les acheteurs doivent fournir les données sur les engrenages, les diamètres d'arbre, la longueur totale, les dimensions des trous et des fentes, les tolérances, les exigences de traitement thermique et les surfaces de contact critiques.
Oui. Pour les pièces de transmission non standard, la vérification du prototype peut être utilisée pour confirmer les exigences d'usinage et d'assemblage avant de passer à des quantités répétées.
Potentiellement oui, mais le changement de matériau peut affecter l'usinage, la résistance, le comportement à l'usure et le traitement en aval. Le matériel doit donc être confirmé ainsi que les exigences de la candidature.

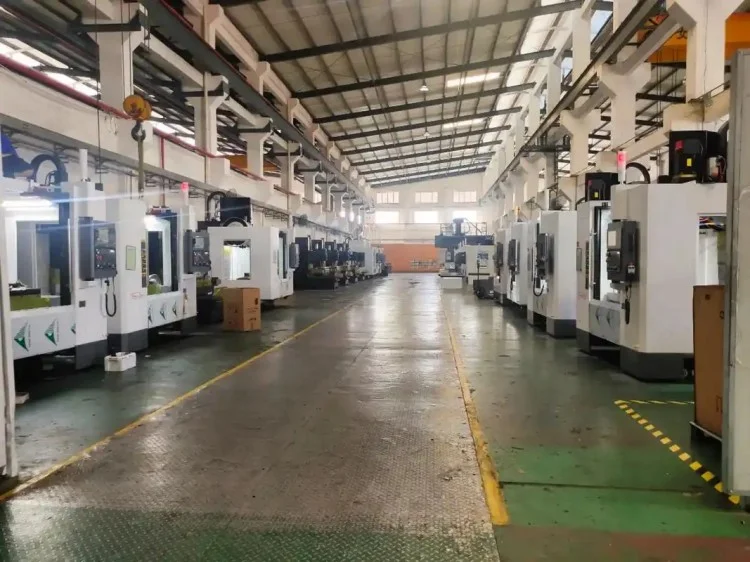

Pour les pièces de transmission intégrées, Xiamen Xiangxing Xin Industry and Trade Co., Ltd. donne à Xiangxing Xin un contrôle direct de la fabrication sur les projets d'arbres à engrenages droits usinés CNC de précision, depuis l'examen des processus jusqu'à la production répétée.
Au lieu de traiter l'engrenage, les tourillons, les épaulements et la fente comme des éléments distincts et non liés, l'itinéraire d'usinage peut être planifié autour de leur relation fonctionnelle au sein de la même pièce.
Avant la production, l'équipe peut se concentrer sur les dimensions qui affectent la transmission et l'assemblage réels, notamment les tourillons d'arbre, la section des dents, les épaulements, les trous, les fentes et les surfaces de contact.
Les projets OEM ne se limitent pas aux arbres de transmission du catalogue. La longueur de l'arbre, les diamètres étagés, la configuration des fentes, les caractéristiques des extrémités et la géométrie des engrenages peuvent suivre la conception approuvée par le client.
Pour les nouveaux composants de transmission, une étape d’usinage initiale peut être utilisée pour vérifier les exigences d’ajustement et de fonctionnement avant d’établir les conditions de production répétée.
Le tournage, l'usinage des dents d'engrenage, le perçage, le fraisage de rainures, le traitement thermique et la finition en option peuvent être coordonnés en fonction du parcours réel de la pièce plutôt que de forcer chaque projet dans la même séquence de processus.
Xiangxing Xinpeut organiser l'inspection autour des caractéristiques importantes pour l'assemblage et la transmission au lieu de se fier uniquement aux dimensions extérieures générales.
