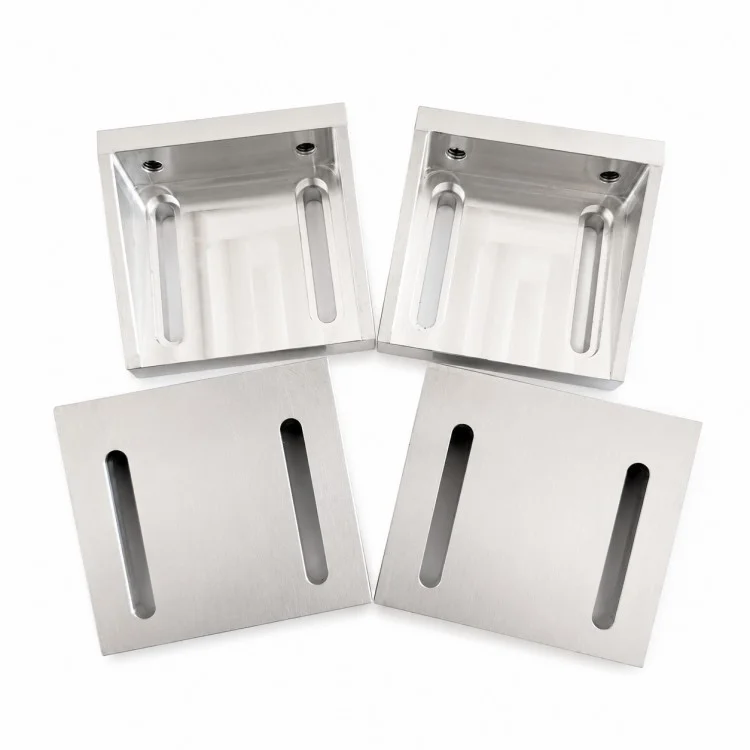

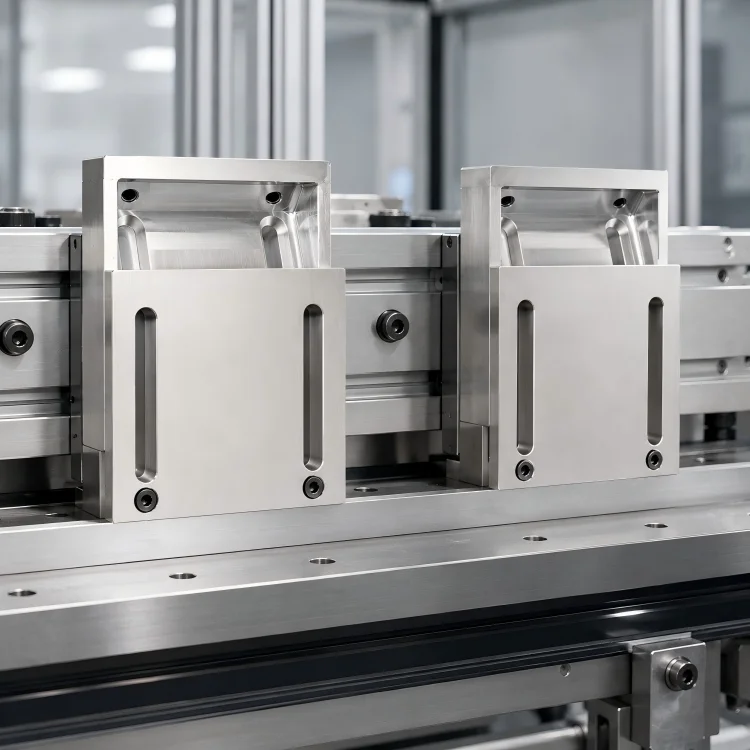

En tant que fabricant de plaques de fixation à fente usinées avec précision par CNC, Xiangxing Xin prend en charge les projets d'outillage et de fixation qui nécessitent un positionnement réglable, des surfaces de montage stables et des dispositions de trous non standard. Les fentes allongées permettent un déplacement d'installation, tandis que les surfaces planes usinées peuvent être utilisées comme références de montage, de positionnement, de support ou de serrage.
Selon la conception du luminaire, la plaque peut inclure des poches encastrées, des trous filetés, des contre-alésages, des trous de positionnement et des fonctionnalités de montage supplémentaires. La longueur et la largeur des fentes, l'espacement, l'épaisseur de la plaque et les surfaces de référence peuvent tous être contrôlés selon le dessin technique approuvé, permettant au composant de s'adapter à des configurations de machines et d'outillage spécifiques.
Le fraisage CNC convient à la production de surfaces planes, de fentes allongées, de profils externes et de zones en retrait. Le perçage et le taraudage peuvent ensuite être utilisés pour monter des trous, localiser des positions et des caractéristiques filetées. L'ébavurage, le traitement des bords, le nettoyage et la finition de surface appropriée peuvent être organisés en fonction des exigences techniques du projet.
Xiamen Xiangxing Xin Industry and Trade Co., Ltd. peut évaluer l'alliage d'aluminium, l'acier inoxydable, l'acier au carbone, le laiton et d'autres matériaux usinables en fonction de la rigidité, du poids des composants, de la résistance à la corrosion, des conditions d'usure et des exigences d'application. Les dimensions critiques telles que la géométrie de la fente, la position du trou, la planéité et les surfaces de contact peuvent être incluses dans le plan d'inspection.
Pour les luminaires qui nécessitent à la fois un ajustement de position et un support structurel stable, cette plaque d'outillage usinée peut être produite autour de l'espace d'installation réel du client, de la méthode de serrage et des composants d'accouplement plutôt que d'être limitée aux dimensions de plaque standard.
| Paramètre | Détails |
| Nom du produit | Plaque de fixation fendue usinée CNC avec précision |
| Marque | Xiangxing Xin |
| Entreprise | Xiamen Xiangxing Xin Industrie et Commerce Co., Ltd. |
| Type de produit | Plaque de fixation fendue/plaque d'outillage |
| Structure principale | Plaque plate, fentes allongées, poches et trous de montage en option |
| Fabrication | Fraisage CNC, usinage de rainures, perçage, taraudage |
| Longueur de la plaque | Selon le dessin du client |
| Largeur de la plaque | Selon le dessin du client |
| Épaisseur de la plaque | Selon le dessin du client |
| Longueur de la fente | Selon le dessin du client |
| Largeur de fente | Selon le dessin du client |
| Espacement des fentes | Selon le dessin du client |
| Profondeur de la poche | Selon le dessin du client |
| Caractéristiques des trous/filetages | Selon le dessin du client |
| Matériel | Selon le dessin et l'application |
| Tolérance | Selon les exigences fonctionnelles |
| Finition de surface | Finition usinée ou traitement spécifié |
| Application | Montages, outillage, systèmes de positionnement, montage mécanique |
| Type de production | Production basée sur des dessins / sur des échantillons |
| MOQ | À confirmer |
| Délai de mise en œuvre | Confirmé après examen du dessin |
| Inspection | Selon le dessin technique approuvé |
Les fentes allongées assurent un mouvement contrôlé lors de l'installation, permettant d'ajuster la position finale avant la fixation.
Les fentes, poches, trous de positionnement, trous filetés et surfaces de référence peuvent être usinés dans une seule plaque selon la conception de l'assemblage.
Les zones planes usinées peuvent servir de références de positionnement, de support ou de serrage pour les assemblages d'outillage et d'équipement.
La position des fentes, l'espacement, l'épaisseur de la plaque, la disposition des trous et les caractéristiques encastrées peuvent être produits autour du luminaire lui-même plutôt que des dimensions standard.
Le matériau peut être sélectionné en fonction de la rigidité, du poids des composants, de la résistance à l'usure, de la résistance à la corrosion et des conditions de travail.
| Étape du processus | Description |
| Revue de dessin | Confirmer les dimensions de la plaque, la disposition des fentes, la position des trous, les tolérances et les exigences d'assemblage |
| Préparation du matériel | Préparer le matériel et les dimensions du flan selon le dossier technique approuvé |
| Fraisage de référence | Établir des surfaces de référence stables pour l'usinage ultérieur |
| Fraisage grossier | Retirez l'excédent de matériau et formez la géométrie de base de la plaque. |
| Usinage de fentes | Produire des fentes allongées à la longueur, la largeur et la position requises |
| Usinage de poche | Usiner les zones encastrées lorsque la conception l'exige |
| Forage et taraudage | Produire des trous de montage, des trous de localisation et des éléments filetés |
| Finition du fraisage | Finir les surfaces planes et de contact importantes |
| Ébavurage | Élimine les bavures d'usinage et les arêtes vives |
| Finition des surfaces | Appliquer le traitement spécifié lorsque nécessaire |
| Inspection | Vérifier la géométrie de la fente, la position du trou, la planéité et les dimensions d'accouplement des clés |
| Nettoyage et emballage | Nettoyer et protéger les pièces finies avant expédition |
Pour les projets de luminaires non standard, Xiangxing Xin fournit une production directe en usine de plaques de montage à fente usinées CNC de précision par l'intermédiaire de Xiamen Xiangxing Xin Industry and Trade Co., Ltd., prenant en charge la coordination technique depuis l'examen des dessins jusqu'à la répétition de la fabrication.
Les clients peuvent directement confirmer les dimensions des fentes, l'épaisseur de la plaque, la position des trous, les surfaces de référence et les exigences de tolérance avec le côté usinage.
Les dessins 2D, les modèles 3D et les échantillons physiques peuvent être examinés pour le développement de composants d'outillage et de montage.
Les fentes, les poches encastrées, les trous de montage, les positions filetées et les surfaces de référence peuvent être coordonnés au sein d'un même projet d'usinage.
Avant l'usinage, la course de la fente, le jeu de montage, les surfaces de référence et les positions de contact peuvent être examinés en fonction de l'application réelle du luminaire.
Les matériaux peuvent être évalués en fonction de leur rigidité, de leur poids, de leur résistance à l'usure, de leur résistance à la corrosion et des conditions de fonctionnement.
Xiangxing Xin prend en charge l'évaluation des prototypes et la répétition de la fabrication une fois que les dimensions importantes et les exigences techniques sont confirmées.
