Pour les OEM, Xiangxing Xin est un fabricant d'arbres étagés à brides usinés CNC avec précision, axé sur les arbres où plusieurs diamètres et références axiales doivent fonctionner ensemble. Plutôt que d'utiliser une surface cylindrique continue, le composant combine plusieurs tourillons, épaulements de transition et une bride intégrée afin que différentes pièces d'accouplement puissent être situées à des positions définies le long du même axe de rotation.
La bride est particulièrement importante dans cette structure. Il peut servir de butée axiale, de référence de montage ou de point de séparation entre deux zones d'assemblage, selon la conception de l'équipement. Sa position de face et son épaisseur doivent donc être prises en compte avec les diamètres d'arbre adjacents plutôt que d'être inspectés comme une caractéristique externe isolée.
Plusieurs sections étagées sont réparties sur toute la longueur de l’arbre. Ces zones peuvent avoir des exigences d'ajustement différentes, ce qui signifie qu'un tourillon peut servir de surface de positionnement tandis qu'une autre section fournit uniquement un dégagement ou un support structurel. Les tolérances finales doivent donc suivre la fonction réelle de chaque diamètre indiquée sur le dessin client.
La planification du processus pour ce type de pièce commence généralement par un point de référence de tournage stable. Le tournage d'ébauche et de finition est organisé autour de la séquence des tourillons, des positions des épaulements et des faces des brides. Lorsque des ajustements plus serrés ou des exigences de surface sont spécifiés, les zones cylindriques sélectionnées peuvent recevoir une finition ou un meulage supplémentaire après les opérations de tournage principales.
Xiamen Xiangxing Xin Industrie et Commerce Co., Ltd.peut fabriquer ce type d'arbre dans des alliages d'aluminium appropriés, des aciers inoxydables, des aciers au carbone/alliés, du laiton et d'autres matériaux usinables confirmés. L'inspection peut se concentrer sur les transitions de diamètre, les distances axiales, les faces des brides, la longueur totale et d'autres dimensions qui influencent directement l'installation et l'alignement mécanique.
| Paramètre | Détails |
| Nom du produit | Arbre étagé à bride usiné CNC avec précision |
| Marque | Xiangxing Xin |
| Entreprise | Xiamen Xiangxing Xin Industrie et Commerce Co., Ltd. |
| Type de produit | Arbre multi-étagé à bride |
| Processus principal | Tournage CNC/Fraisage selon les besoins |
| Diamètres d'arbre | D'après le dessin |
| Longueurs des journaux | Selon la conception de l'assemblage |
| Positions des épaules | Selon les spécifications du client |
| Diamètre de la bride | D'après le dessin |
| Épaisseur de bride | Selon l'exigence d'emplacement axial |
| Fin des fonctionnalités | Extrémité étagée/alésage/chanfrein comme spécifié |

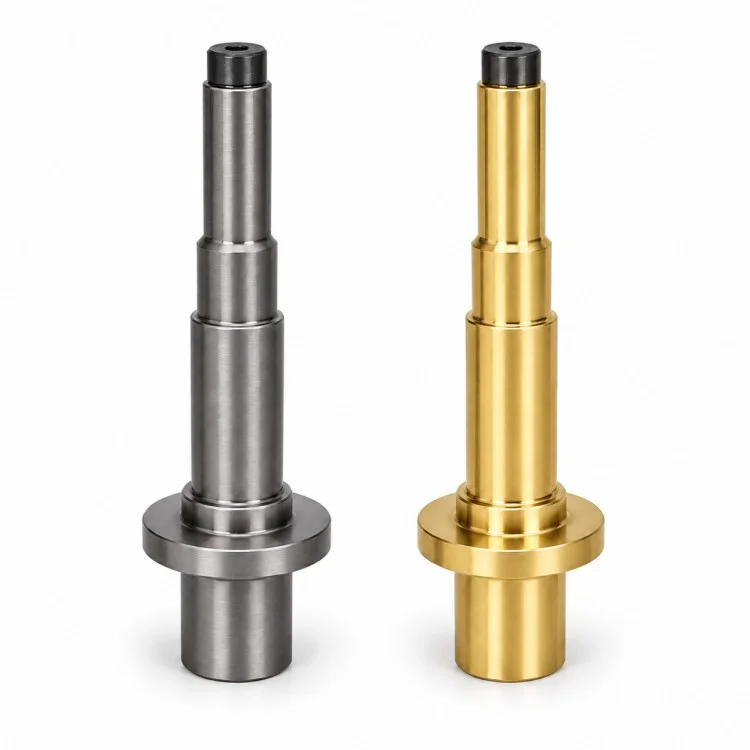

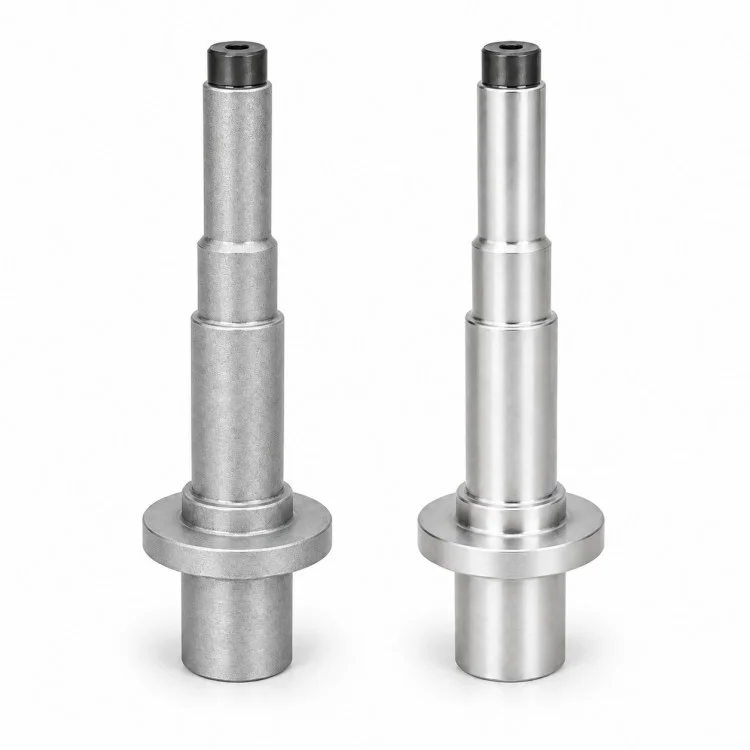

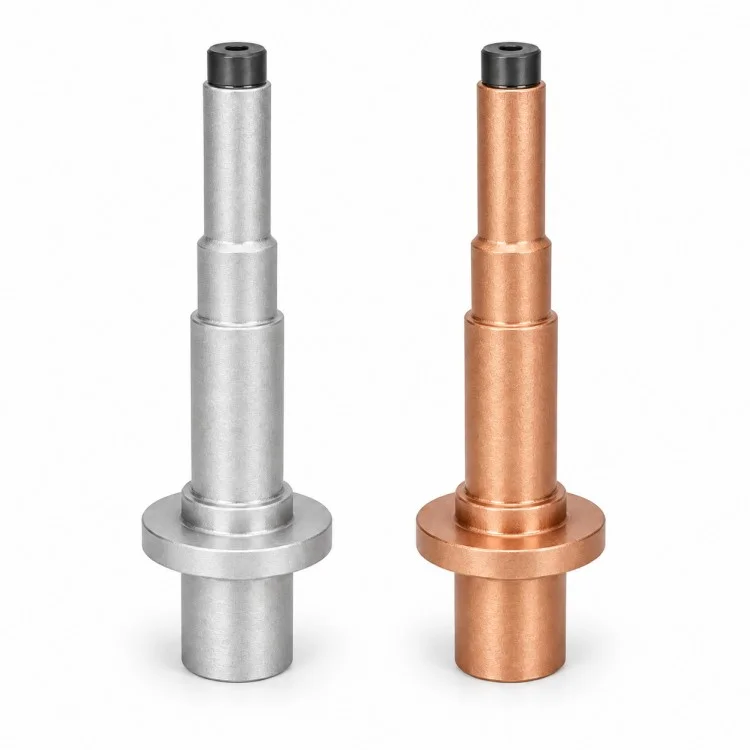

| Matériel | Aluminium, acier inoxydable, acier au carbone/allié, laiton, etc. |
| Tolérance | Attribué selon le domaine fonctionnel |
| Rugosité de la surface | D'après le dessin technique |
| Traitement thermique | Disponible lorsque spécifié |
| Traitement de surface | Selon le matériau et l'application |
| Base de production | Dessin 2D / Modèle 3D / Échantillon |
| Utilisation typique | Machines OEM, assemblages rotatifs, systèmes de positionnement |

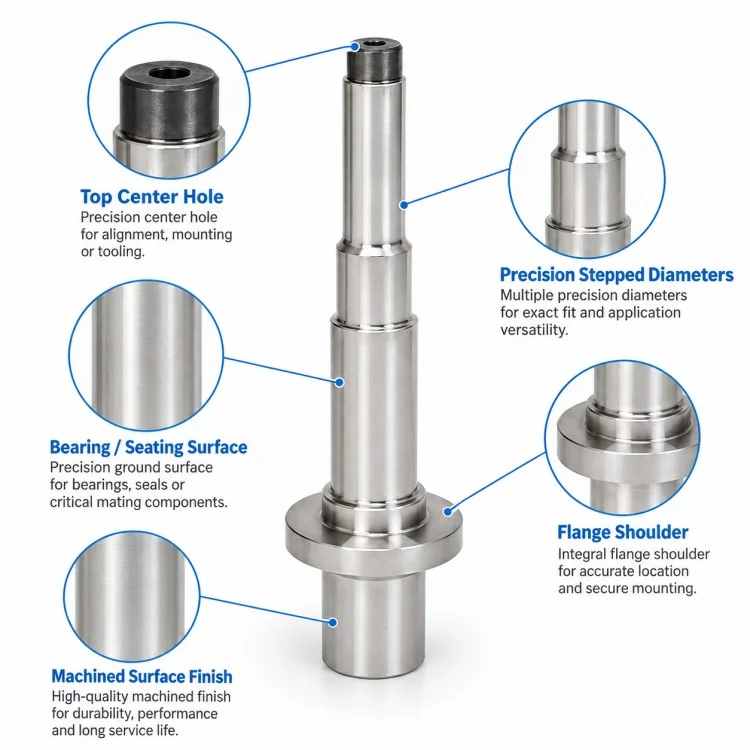

Différentes sections de l'arbre peuvent se voir attribuer différents diamètres et exigences d'ajustement, permettant à un composant de s'interfacer avec plusieurs pièces correspondantes.
La bride crée une référence axiale positive sans nécessiter de collier séparé dans les conceptions où une butée intégrée est préférée.
Plusieurs épaulements séparent les tourillons fonctionnels et aident à établir la position d'installation des roulements, des manchons ou d'autres composants cylindriques.
Pour un arbre étagé à bride usiné CNC de précision, les distances axiales entre les épaulements et la bride peuvent être aussi importantes que les diamètres individuels, car ces dimensions déterminent l'emplacement des pièces d'accouplement après l'assemblage.
Seules les surfaces qui nécessitent réellement un ajustement précis nécessitent un contrôle plus strict, tandis que les zones structurelles non critiques peuvent suivre des tolérances générales appropriées.
| Étape du processus | Objectif principal |

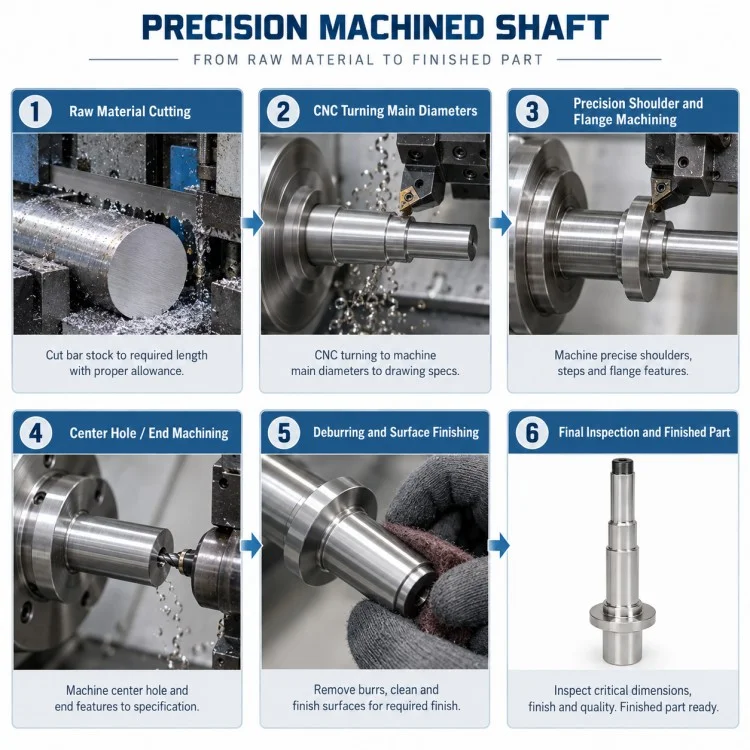

| Revue de dessin | Classer les tourillons de positionnement, les sections de dégagement, les faces de bride et les dimensions axiales critiques |
| Préparation du matériel | Sélectionnez la barre/l'ébauche forgée appropriée et réservez la surépaisseur d'usinage |
| Tournage grossier | Établir les principaux profils extérieurs et l'ébauche de bride |
| Tournage par étapes | Former différents diamètres d'arbre et transitions d'épaulement |
| Usinage de brides | Diamètre, épaisseur et faces de référence de la bride de finition |
| Terminer le traitement des fonctionnalités | Diamètres de petites extrémités complets, alésages ou géométrie d'extrémité spécifiée |
| Inspection semi-finie | Vérifier les surépaisseurs d'usinage sur les journaux importants |
| Terminer le tournage | Diamètres fonctionnels complets et surfaces de référence axiales |
| Broyage en option | Utilisé uniquement sur les journaux de précision spécifiés |
| Ébavurage | Élimine les bavures autour des épaules et des transitions |
| Mesure finale | Confirmer le diamètre du tourillon, la distance entre les épaulements, la position de la bride et la longueur totale |
Oui. Les tolérances peuvent être attribuées en fonction de la fonction de chaque tourillon plutôt que d'appliquer une tolérance à l'ensemble de l'arbre.
Oui. Lorsque la bride détermine la position d'assemblage, l'emplacement de sa face peut être traité comme une dimension de référence clé.
Oui, lorsque le dessin nécessite un ajustement ou une finition de surface qui rend le meulage approprié.
Si le dessin du client et l'itinéraire du matériau conviennent, l'arbre étagé et la bride peuvent être fabriqués comme un seul composant intégré.
Les informations les plus utiles comprennent tous les diamètres d'arbre, longueurs axiales, dimensions de bride, tolérances d'ajustement, rugosité de surface, matériau, traitement thermique et quantité commandée.
Non. Les sièges de roulement, les tourillons de positionnement et les surfaces structurelles générales peuvent avoir des exigences de rugosité différentes selon leur fonction.
Oui. Les quantités prototypes peuvent être utilisées pour vérifier les ajustements clés et les dimensions de l'assemblage avant de répéter la production.
Pour les projets d'arbres en plusieurs étapes, Xiamen Xiangxing Xin Industry and Trade Co., Ltd. fournit à Xiangxing Xin un support de fabrication direct pour l'arbre étagé à bride usiné CNC de précision, de l'examen technique à l'inspection et à la production répétée.

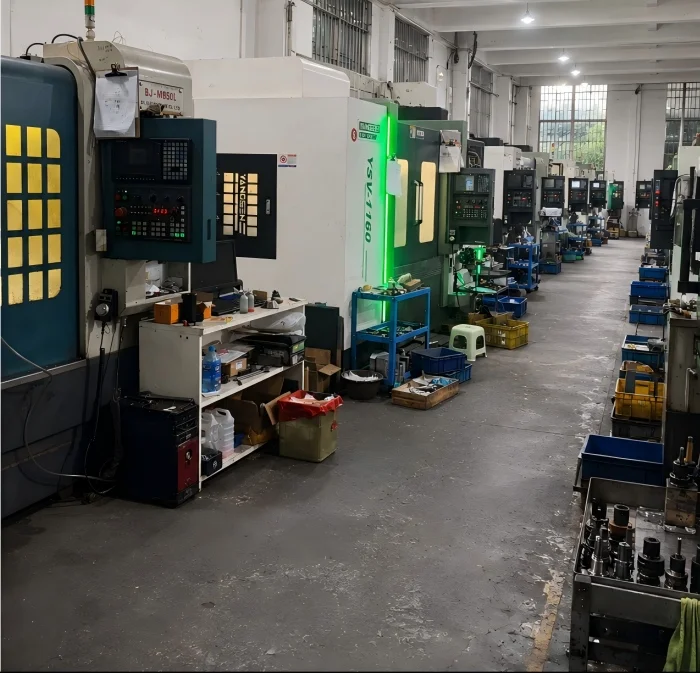

L'usine combine des équipements de tournage et de tournage CNC, permettant de coordonner les géométries basées sur les arbres et les détails non rotatifs supplémentaires en fonction de la conception de la pièce.
Au lieu d'imposer des tolérances inutilement serrées sur l'ensemble du composant, l'examen technique peut identifier les véritables sièges de roulement, les tourillons de positionnement et les surfaces de référence axiales avant l'usinage.
CMM, mesure de hauteur, inspection de rugosité, micromètres et autres équipements d'inspection peuvent être sélectionnés en fonction des exigences dimensionnelles réelles.
Les commandes de prototypes d'une seule pièce peuvent être acceptées, ce qui permet de vérifier de nouvelles conceptions d'arbres avant de passer à des quantités de production régulières.
Lorsque le dessin l’exige, le traitement thermique, le traitement de surface et les processus externalisés associés peuvent être coordonnés au sein du parcours de fabrication.
Une fois les dimensions critiques et les surfaces fonctionnelles confirmées, les points de processus et d'inspection peuvent être conservés pour la production ultérieure, contribuant ainsi à améliorer la répétabilité entre les lots.
