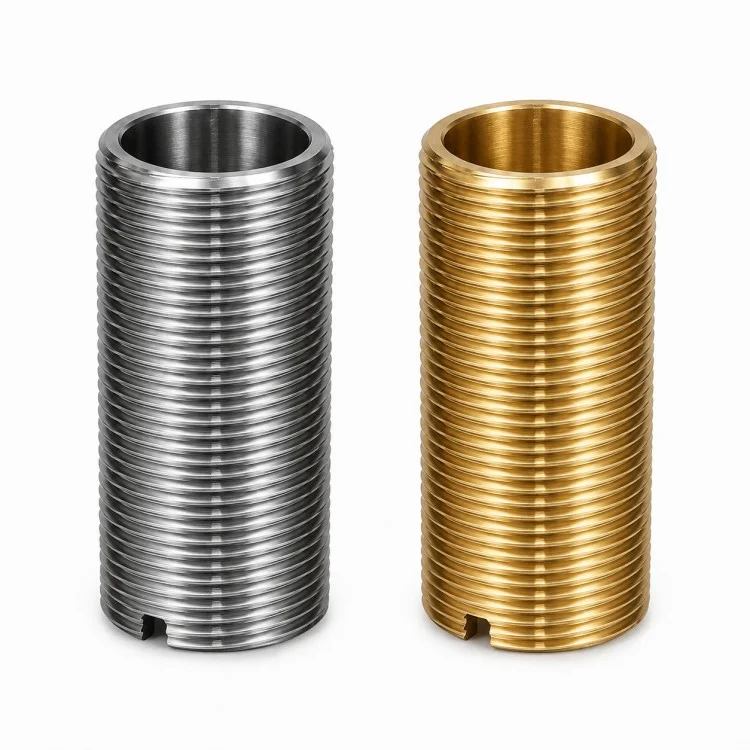

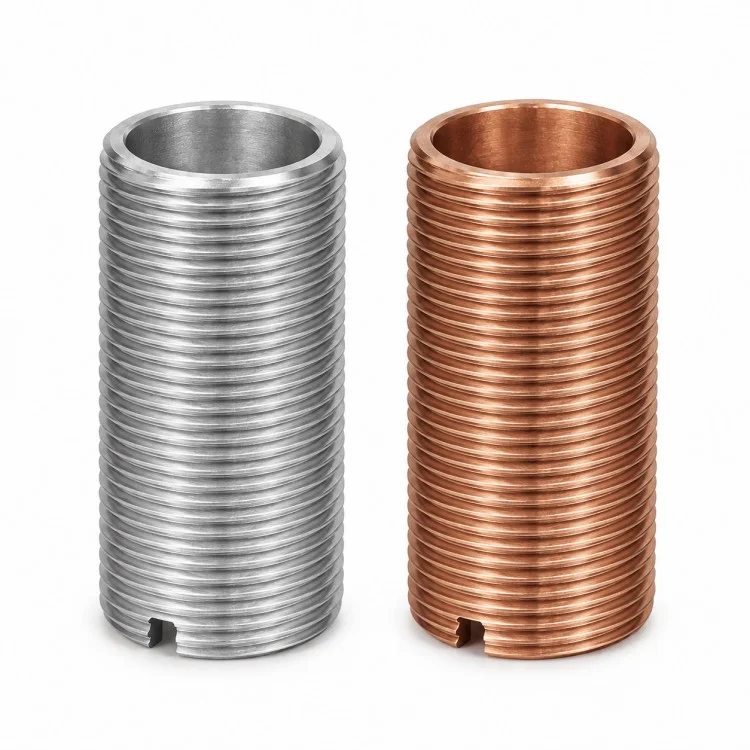

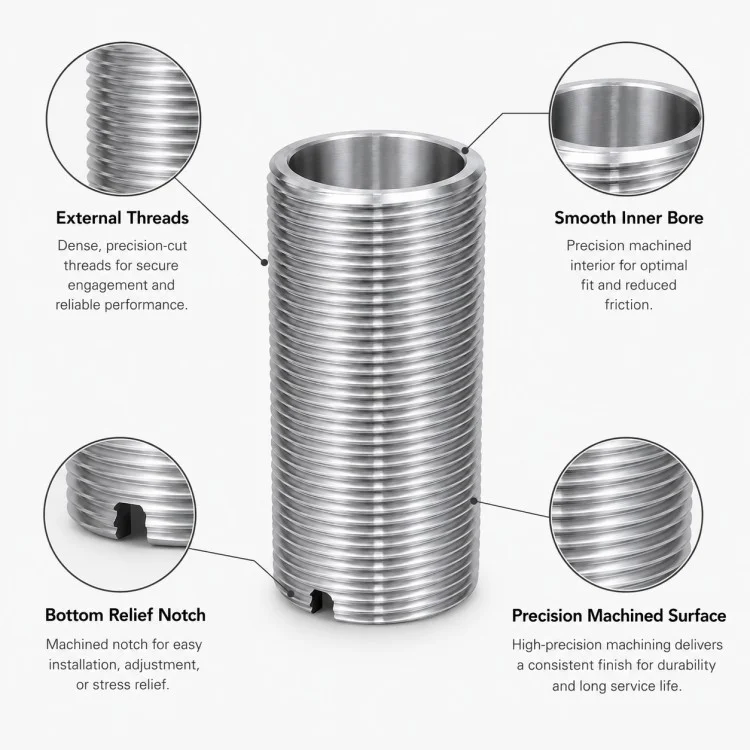

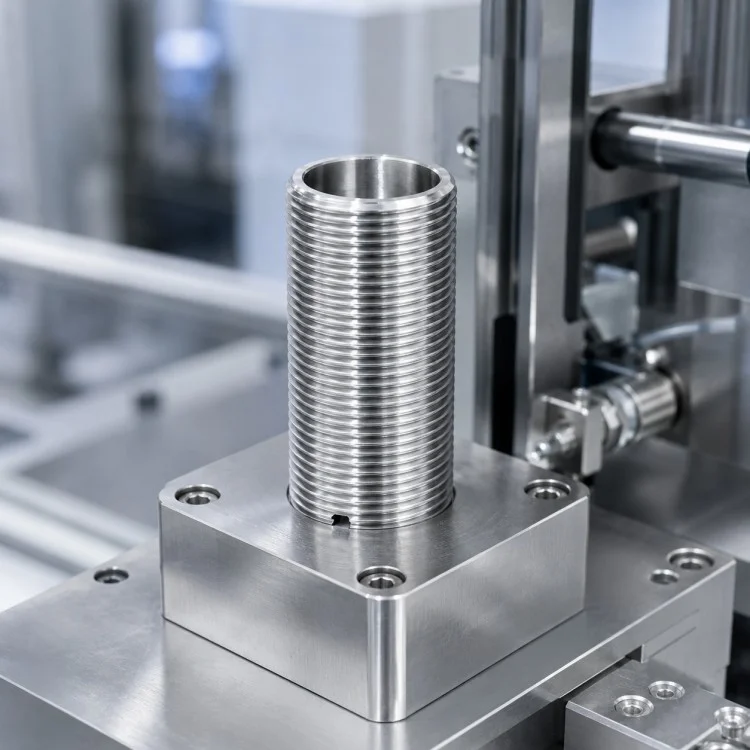

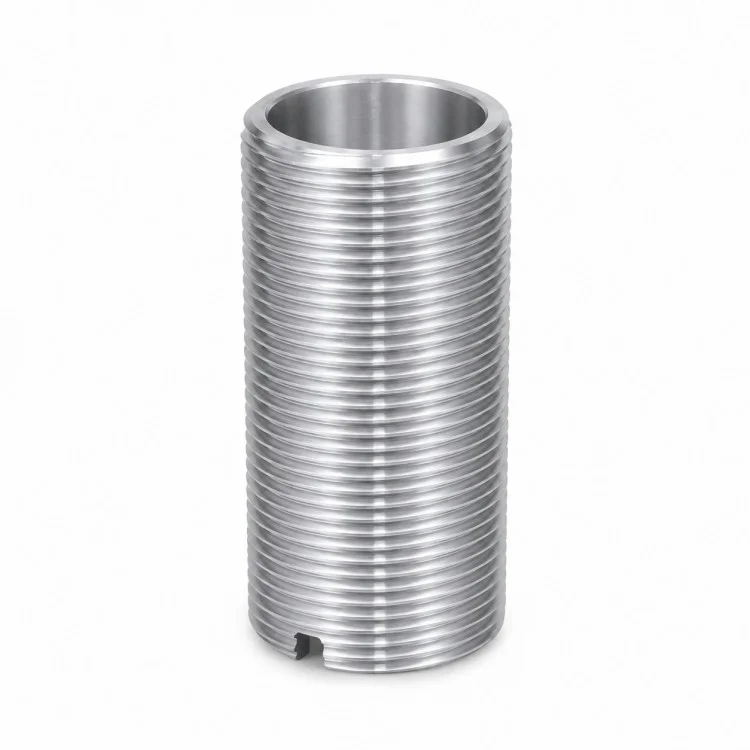

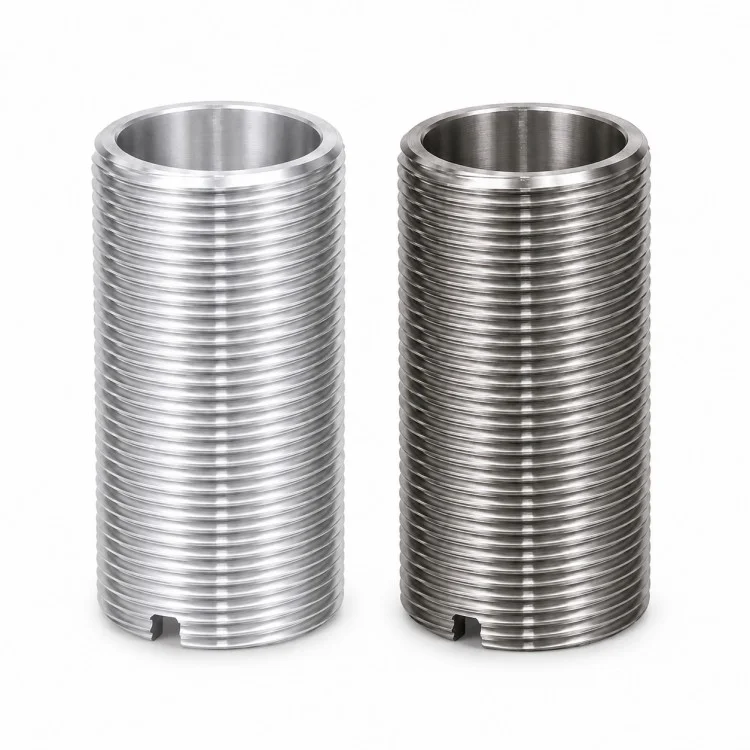

Xiangxing Xin, un fabricant de manchons filetés externes usinés CNC avec précision, produit des composants cylindriques à filetage mâle pour les systèmes de fixation mécanique, de réglage, de positionnement et de connexion. La structure combine un alésage interne lisse avec une longue section filetée externe, permettant à la pièce de s'engager avec un filetage femelle correspondant tout en conservant un passage interne ou un alésage de positionnement.
Le diamètre du filetage extérieur, le pas, la longueur du filetage et le relief d'extrémité peuvent être produits selon le dessin technique approuvé. L'alésage interne, les faces d'extrémité et les surfaces de référence cylindriques peuvent également être usinés selon les exigences d'accouplement. Une encoche de positionnement, une fente pour lecteur ou une autre fonctionnalité fonctionnelle peut être ajoutée si nécessaire pour l'installation, l'orientation ou l'assemblage.
Le tournage CNC convient à la production de la géométrie cylindrique principale, de l'alésage, des faces d'extrémité et du filetage extérieur. Un fraisage supplémentaire peut être utilisé pour les fentes, les encoches ou les éléments non rotatifs. Selon l'application, l'acier inoxydable, l'acier au carbone, l'alliage d'aluminium, le laiton, le cuivre ou d'autres métaux usinables peuvent être évalués.
Xiamen Xiangxing Xin Industrie et Commerce Co., Ltd.prend en charge la révision des dessins, la vérification des prototypes et la répétition de la production. Les éléments d'inspection importants peuvent inclure le diamètre du filetage, le pas, la taille de l'alésage, les dimensions liées à la concentricité, la longueur totale et les surfaces de contact selon les documents techniques approuvés.
Pour les systèmes mécaniques nécessitant une longue zone d'engagement filetée et une structure de connexion cylindrique compacte, ce composant fileté peut être fabriqué autour de l'interface réelle de l'équipement plutôt que d'être limité aux dimensions standard du catalogue.
| Paramètre | Détails |
| Nom du produit | Manchon fileté externe usiné CNC avec précision |
| Marque | Xiangxing Xin |
| Entreprise | Xiamen Xiangxing Xin Industrie et Commerce Co., Ltd. |
| Type de produit | Manchon fileté externe/douille filetée mâle |
| Structure | Corps cylindrique creux avec filetage extérieur |
| Fabrication | Tournage CNC, filetage, perçage/alésage, fraisage en option |
| Diamètre extérieur | Selon le dessin du client |
| Diamètre d'alésage | Selon le dessin du client |
| Fil externe | Selon les spécifications requises |
| Pas de filetage | Selon le dessin du client |
| Longueur du fil | Selon le dessin du client |
| Longueur totale | Selon le dessin du client |
| Fin de la fonctionnalité | Chanfrein / Relief / Encoche de positionnement selon les besoins |
| Matériel | Selon le dessin et l'application |
| Tolérance | Selon les exigences fonctionnelles |
| Finition de surface | Finition usinée ou traitement spécifié |
| Application | Connexion Mécanique, Positionnement, Ajustement, Assemblage Industriel |
| Type de production | Basé sur des dessins/basé sur des échantillons |
| Quantité minimale de commande | À confirmer |
| Délai de mise en œuvre | Confirmé après examen du dessin |
| Inspection | Selon le dessin technique approuvé |

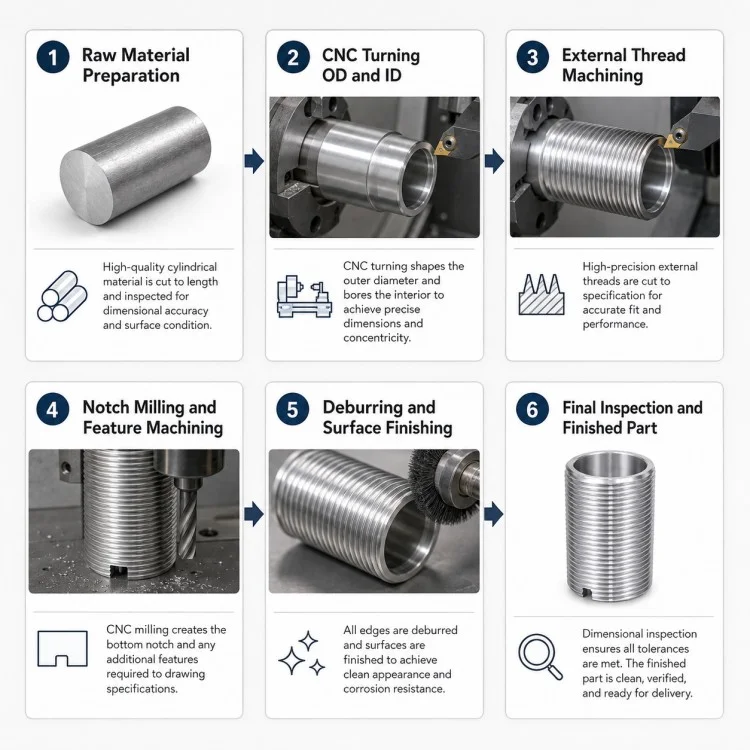

| Étape du processus | Description |
| Revue de dessin | Confirmer les exigences en matière de filetage, d'alésage, de longueur, de tolérance et d'accouplement |
| Préparation du matériel | Préparer une barre ou un matériau tubulaire approprié |
| Tournage CNC | Diamètre extérieur de la machine, faces d'extrémité et références cylindriques |
| Usinage d'alésages | Percer, percer ou finir le trou interne |
| Filetage externe | Produire le diamètre, le pas et la longueur de filetage requis |
| Relief / Usinage en bout | Allègement de filetage complet, chanfreins et transitions d'extrémité |
| Fraisage de rainures/encoches | Encoche de localisation de la machine ou autres caractéristiques non rotatives si nécessaire |
| Ébavurage | Élimine les bavures et les arêtes vives |
| Finition des surfaces | Appliquer la finition spécifiée en fonction du matériau et de l'application |
| Inspection | Vérifier les dimensions du filetage, l'alésage, la longueur et les surfaces de contact |
| Nettoyage et emballage | Nettoyer et protéger les pièces finies avant expédition |
Le manchon fileté externe usiné CNC de précision convient aux projets nécessitant un engagement de filetage spécifique, des dimensions d'alésage et des fonctionnalités d'installation que les manchons filetés standard peuvent ne pas fournir.
| Article de comparaison | Solution usinée Xiangxing Xin | Manchon fileté standard |
| Fil externe | Produit selon le dessin du projet | Limité aux tailles standards disponibles |
| Longueur du fil | Adaptable aux besoins d'engagement réels | Généralement réparé |
| Alésage interne | Personnalisé en fonction du composant correspondant | Taille d'alésage standard |
| Longueur totale | Produit pour l'espace d'installation réel | Dimensions du catalogue limitées |
| Encoche / Fente | Peut être ajouté selon les besoins d'assemblage | Souvent indisponible |
| Matériel | Sélectionné selon les conditions du projet | Généralement limité aux qualités standards |
| Adaptabilité OEM | Convient aux interfaces mécaniques spéciales | Principalement utilisé pour l'assemblage à usage général |
Oui. Le diamètre du filetage, le pas, la forme du filetage et la longueur efficace peuvent être fabriqués selon le dessin approuvé.
Oui. Le diamètre d'alésage, la profondeur et les dimensions d'accouplement associées peuvent être produits en fonction de la structure d'assemblage réelle.
Oui. La largeur, la profondeur, la position et la forme de l'encoche peuvent être ajustées en fonction des exigences fonctionnelles.
L'acier inoxydable, l'acier au carbone, les alliages d'aluminium, le laiton, le cuivre et d'autres métaux usinables peuvent être évalués en fonction de l'application.
Veuillez fournir le dessin ou le modèle 3D, le matériau, les spécifications du filetage, la quantité, les tolérances, les exigences de surface et les informations d'application.
Oui. La production de prototypes peut être évaluée une fois que les exigences de dessin et d’usinage sont confirmées.
Le diamètre du filetage, le pas et l'état d'accouplement peuvent être inspectés conformément à la norme de filetage spécifiée et aux exigences techniques approuvées.
Pour les projets de composants filetés non standard,Xiangxing Xinfournit une production directe en usine de manchons filetés externes usinés CNC avec précision par l'intermédiaire de Xiamen Xiangxing Xin Industry and Trade Co., Ltd., prenant en charge la coordination technique depuis l'examen des dessins jusqu'à la fabrication répétée.
Les spécifications de filetage, les dimensions d'alésage, la longueur totale, les tolérances et les exigences d'accouplement peuvent être confirmées directement avec l'équipe d'usinage.
Des dessins 2D, des modèles 3D et des échantillons physiques peuvent être utilisés pour le développement de composants filetés cylindriques non standard.
Le filetage extérieur, l'alésage, l'usinage des faces d'extrémité et le fraisage supplémentaire de rainures ou d'entailles peuvent être coordonnés au sein d'un même projet de fabrication.
Les matériaux peuvent être évalués en fonction de leur résistance mécanique, de leur résistance à la corrosion, de leurs conditions d'usure, de leur conductivité et de leur environnement d'exploitation.
Xiangxing Xin prend en charge la vérification initiale du prototype et la fabrication répétée ultérieure une fois les dimensions critiques et les exigences techniques confirmées.
L'engagement du filetage, l'ajustement de l'alésage, la longueur d'installation et les caractéristiques de positionnement peuvent être examinés avant l'usinage afin que le composant corresponde mieux à la structure d'accouplement réelle.
