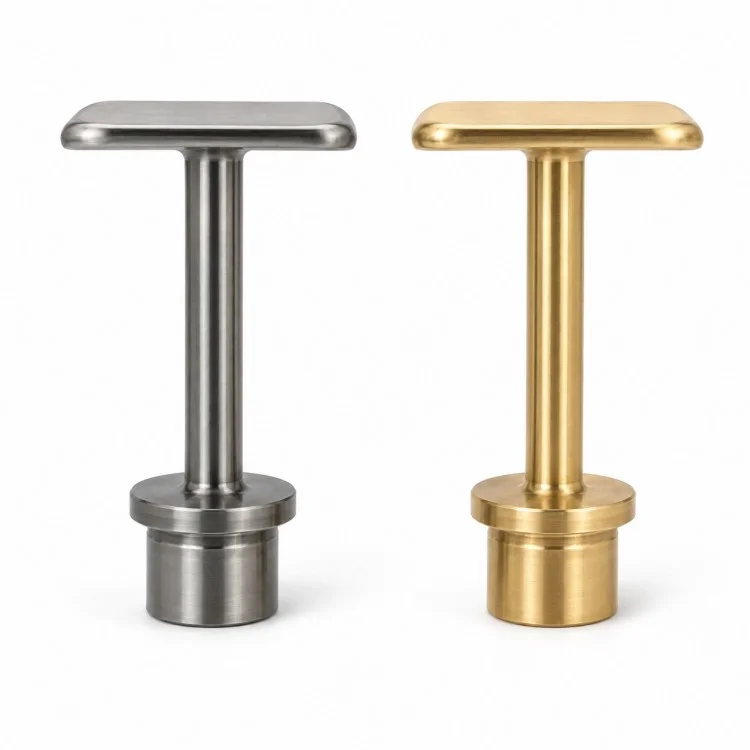

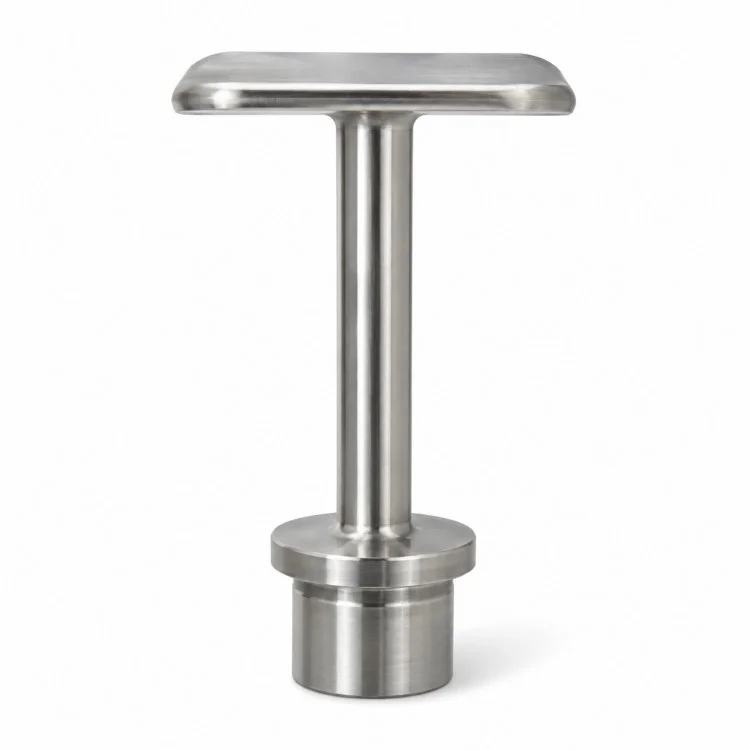

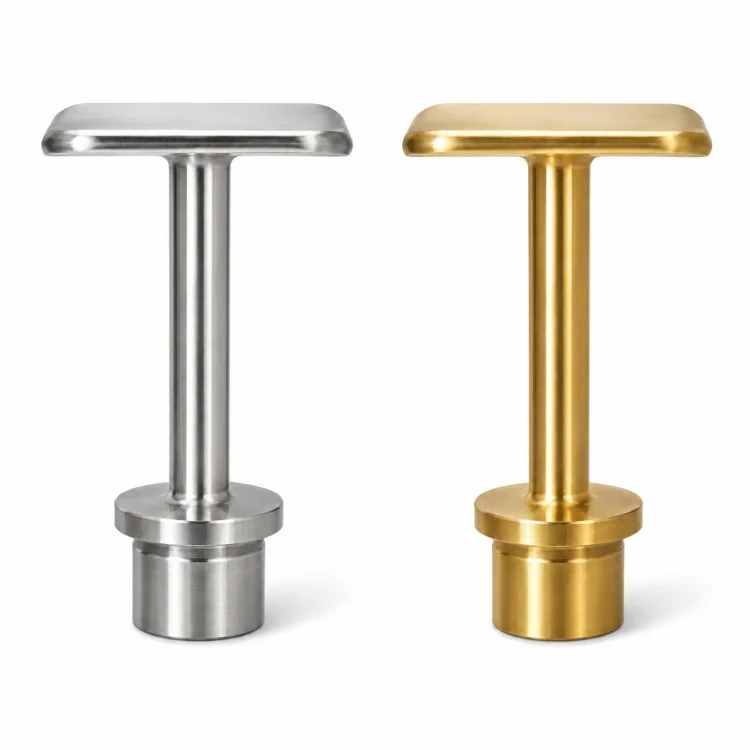

Xiangxing Xinest un fournisseur de composants d'arbre étagé à tête en T usinés CNC pour des assemblages mécaniques personnalisés. Le design combine une large tête rectangulaire avec une tige ronde mince et une extrémité cylindrique étagée. Les bords de tête arrondis et les transitions entre les sections peuvent être définis pour s'adapter à la structure d'accouplement et aux exigences de manipulation.
La personnalisation se concentre sur la relation entre la tête, la tige, l'épaule et le diamètre de l'extrémité. Les clients peuvent spécifier la longueur totale, l'orientation de la tête, la position des épaules, les rayons de transition et les dimensions qui contrôlent l'ajustement de l'assemblage. Tous les filetages, trous ou caractéristiques supplémentaires requis doivent être identifiés dans le dessin pour examen.
L'itinéraire de fabrication est sélectionné après avoir évalué le matériau, la géométrie, la quantité et la finition. Les surfaces visibles et les surfaces de montage peuvent avoir des critères d'acceptation distincts, permettant de conserver l'apparence requise tout en contrôlant les dimensions fonctionnelles.
| Paramètre | Description |
| Structure du produit | Tête en T rectangulaire, tige ronde, épaulement circulaire et extrémité cylindrique |
| Options matérielles | Acier inoxydable, alliage d'aluminium, laiton, cuivre, acier au carbone ou acier allié, soumis à un examen technique |
| Longueur totale | Personnalisé au dessin |
| Dimensions de la tête | Longueur, largeur, épaisseur et rayons d'angle spécifiés par le client |
| Diamètre de la tige | Personnalisé selon les exigences structurelles et d'assemblage |
| Dimensions des épaules/extrémités | Diamètre, épaisseur, longueur et ajustement définis par le dessin |
| Exigences géométriques | Rectitude, coaxialité, perpendiculaire et orientation de la tête comme spécifié |
| Tolérance d'usinage | Confirmé pour les fonctionnalités individuelles après examen des dessins |
| Itinéraire de fabrication | Tournage et fraisage CNC ; méthode de préparation et d'assemblage du flan évaluée par projet |
| Options de surfaces | Finition brute d'usinage, polie, sablée ou revêtue, sous réserve de compatibilité des matériaux |
| Conditions de bord | Ébavurage, chanfreins et rayons de transition comme spécifié |
| Inspection | Contrôles dimensionnels, géométriques et esthétiques selon les exigences convenues |
| Assistance aux commandes | Échantillons, petits lots et production répétée |

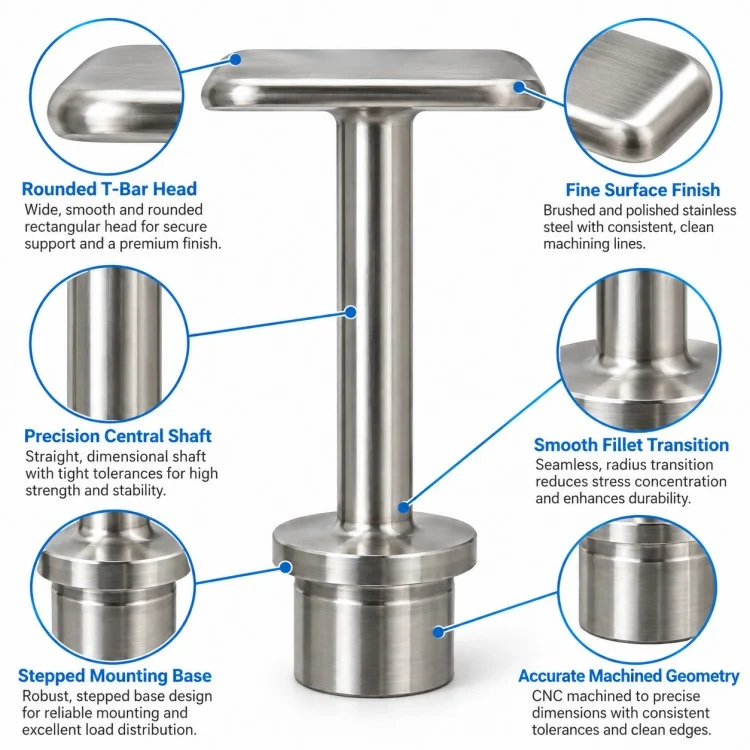

La tête allongée offre une interface plus large que la tige. Son contour, ses rayons de bord et son orientation peuvent être ajustés pour correspondre à l'assemblage environnant.
Le changement de diamètre crée une surface d'épaulement définie. Lorsqu'il est utilisé comme référence d'assemblage, sa position et sa perpendiculaire peuvent être spécifiées par rapport à l'axe de l'arbre.
Le diamètre et la longueur de la tige peuvent être adaptés à l'espace d'installation disponible. Les exigences de rectitude et de surface doivent être définies en fonction de la fonction prévue.

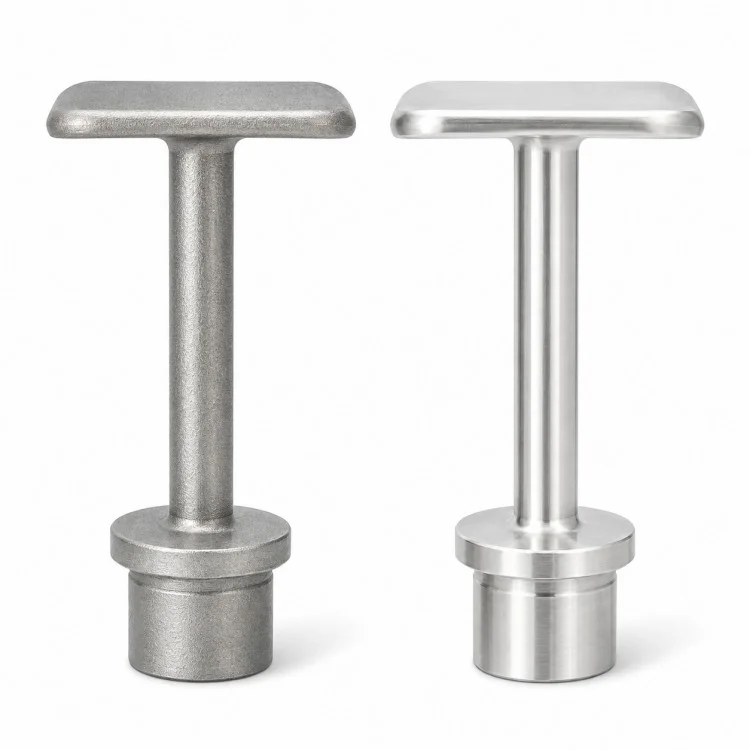

Les surfaces exposées peuvent se voir attribuer des critères d'acceptation visuelle, tandis que les diamètres de contact et les faces d'épaulement sont contrôlés par le dessin. Les tolérances de finition sont prises en compte là où les revêtements affectent l'ajustement.

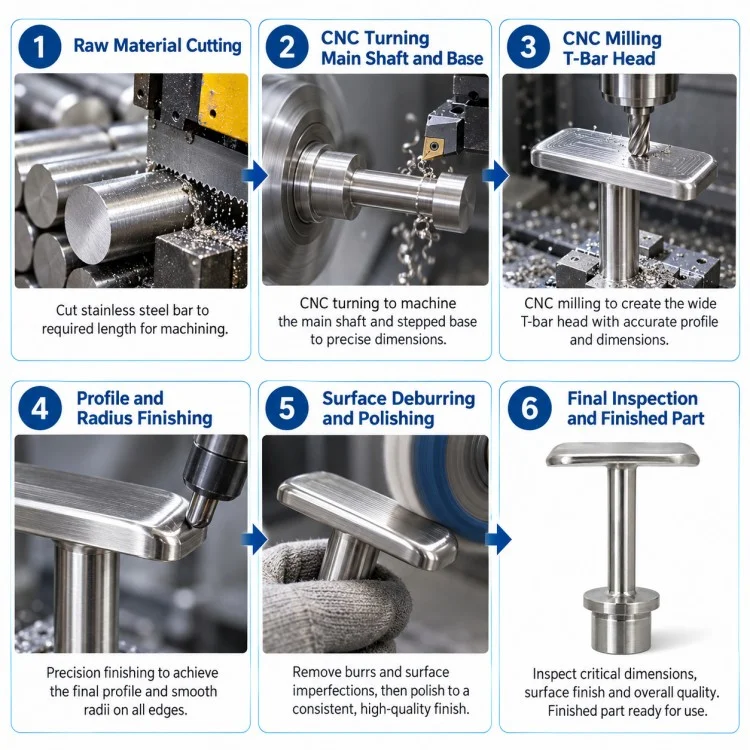

Évaluez les proportions tête-tige, les matériaux, la quantité et les exigences de chargement. Confirmez si le composant nécessite une construction d’une seule pièce ou permet une structure assemblée avant de sélectionner l’itinéraire de production.
Usinez la tige, l'épaulement et l'extrémité cylindrique à l'aide d'un outil de serrage approprié. Pour l'arbre étagé à tête en T usiné CNC, le support de section mince et la séquence d'usinage sont pris en compte pour contrôler la déflexion.
Fraisez la tête rectangulaire et les caractéristiques de bord spécifiées. Établissez la relation requise entre les faces de la tête, la référence de l'épaule et l'axe de l'arbre.
Appliquer le processus de polissage, de sablage ou de revêtement compatible convenu. Protéger ou compenser les surfaces de contact critiques si nécessaire.
Vérifiez les diamètres critiques, les longueurs, les exigences géométriques et l’apparence de la surface. L'emballage peut être organisé pour réduire les marques de contact sur les têtes et les tiges exposées.
Nous pouvons évaluer un itinéraire d'usinage d'une seule pièce après avoir examiné les dimensions, le matériau et la quantité. Si une structure assemblée est autorisée, veuillez préciser les exigences en matière de joints. Nous confirmerons la construction proposée avant la production.
Les points typiques à examiner incluent les diamètres de raccordement, la position de l'épaulement, la longueur totale, la rectitude de la tige et la relation entre la tête et l'axe de la tige. Les dimensions critiques finales dépendent de votre assemblage.
Oui. Les finitions polies, sablées et compatibles peuvent être évaluées. Veuillez fournir une spécification de finition ou un échantillon de référence et identifier les surfaces sur lesquelles l'ajustement dimensionnel doit être maintenu.
La capacité de notre équipement peut atteindre ±0,001 mm sur des fonctionnalités appropriées. La tolérance réalisable pour ce composant doit être confirmée par rapport à sa géométrie, son matériau, son élancement et sa méthode d'inspection. Les exigences en matière de dessin seront examinées avant acceptation.
Xiamen Xiangxing Xin Industry and Trade Co., Ltd. détient les certifications de système de gestion de la qualité ISO 9001 et IATF 16949. Les certificats de matériaux, les rapports d'inspection dimensionnelle et autres documents de qualité peuvent être confirmés selon la commande.
Veuillez fournir des photos, des enregistrements de mesures ou des résultats d'inspection. Nos ingénieurs examineront les informations par rapport aux dessins et aux dossiers de production, avec une évaluation initiale disponible en seulement deux heures lorsque des informations suffisantes sont fournies. Nous conviendrons alors d’une solution appropriée.
Nos ingénieurs évaluent la connexion entre la tête large, la tige mince et l'extrémité étagée, aidant ainsi à clarifier les références et les exigences de fabrication avant la production.

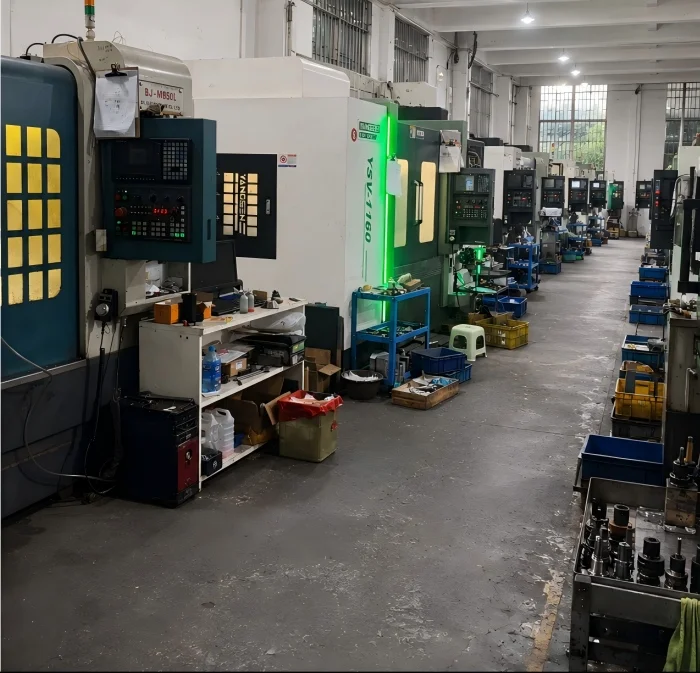

Les tours CNC, les centres d'usinage, les équipements à cinq axes et les capacités de tournage-fraisage permettent de sélectionner l'itinéraire de production en fonction de la géométrie réelle et de la quantité commandée.
Nous prenons en charge les discussions sur la sélection des matériaux, les rayons de transition, l'accès à l'usinage et les surépaisseurs de finition pour aider les clients à affiner les dessins réalisables.
Des échantillons peuvent être utilisés pour vérifier l’ajustement et l’apparence de l’installation avant la production par lots. Les révisions convenues des dessins et les critères d’inspection fournissent une référence pour les commandes répétées.
Envoyez à Xiangxing Xin vos dessins ou échantillons d'arbre étagé à tête en T usinés CNC, ainsi que la quantité et les exigences d'accouplement, pour un examen technique et un devis.
