Xiangxing Xinest un fournisseur de composants de manchons filetés perforés usinés CNC pour les assemblages OEM. La conception cylindrique combine un alésage axial, une ouverture filetée intérieurement et plusieurs rangées de trous radiaux. Les exigences de fabrication peuvent être définies autour de l'engagement du filetage, des dimensions de raccordement et de la relation entre le modèle de trou et les références d'assemblage.
La personnalisation couvre la longueur du manchon, le diamètre extérieur, la taille de l'alésage, l'épaisseur de la paroi, les spécifications du filetage, ainsi que le diamètre et l'espacement des trous latéraux. Les bords des trous et les entrées de filetage peuvent être ébavurés ou chanfreinés selon le dessin pour faciliter la manipulation et l'assemblage.
Le matériau et la finition de surface sont sélectionnés en fonction de l'environnement d'exploitation et des composants d'accouplement. Notre équipe d'ingénierie peut examiner vos dessins ou échantillons avant le devis, aidant ainsi à identifier l'accès à l'usinage, les risques de déformation des parois minces et les exigences d'inspection.
| Paramètre | Description |
| Type de composant | Douille cylindrique avec filetage interne et plusieurs trous latéraux |
| Processus de fabrication | Tournage CNC, perçage, usinage de filetage et ébavurage |
| Options matérielles | Acier inoxydable, alliage d'aluminium, laiton, cuivre, acier au carbone ou acier allié, sous réserve d'examen du projet |
| Diamètre extérieur/longueur | Personnalisé au dessin |
| Alésage/épaisseur de paroi | Défini par les dimensions d'accouplement et les exigences structurelles |
| Filetage interne | Norme de filetage, diamètre, pas, profondeur et ajustement spécifiés par le client |
| Trous latéraux | Diamètre, quantité, espacement des rangées et positions angulaires personnalisés |
| Tolérance dimensionnelle | Confirmé par rapport au dessin et aux caractéristiques individuelles |
| Finition de surface | Finition brute d'usinage ou complémentaire adaptée au matériau sélectionné |
| Traitement des bords | Ébavurage et chanfreins spécifiés |
| Inspection | Dimensions, ajustement du filetage, positions des trous et apparence comme convenu |
| Type de commande | Prototype, petits lots et production répétée |

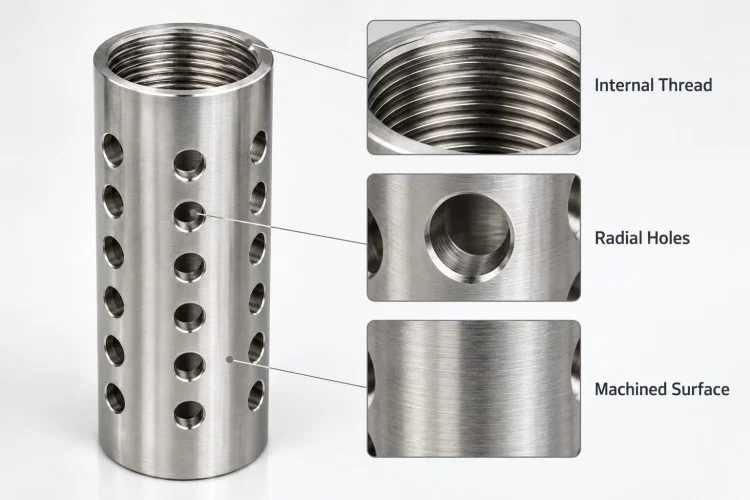

L'ouverture filetée fournit une interface d'accouplement pour un composant correspondant. La profondeur du filetage, l'ajustement et le chanfrein d'entrée peuvent être spécifiés pour correspondre à la conception de l'assemblage.
Plusieurs rangées de trous radiaux peuvent être disposées en fonction de la conception. Leur fonction, telle que l'accès, le passage ou le positionnement, est déterminée par l'application du client.
L'alésage et le diamètre extérieur sont usinés autour de l'épaisseur de paroi requise. Pour les sections plus fines, la séquence d'usinage et le maintien de la pièce sont revus pour limiter les déformations.
Les intersections des trous latéraux et les entrées de filetage nécessitent une attention particulière lors de l'ébavurage. Les exigences relatives aux bords peuvent être incluses dans le plan de dessin et d’inspection.
Examinez les spécifications des filetages, la répartition des trous, l'épaisseur de la paroi et les dimensions critiques de raccordement avant la production.

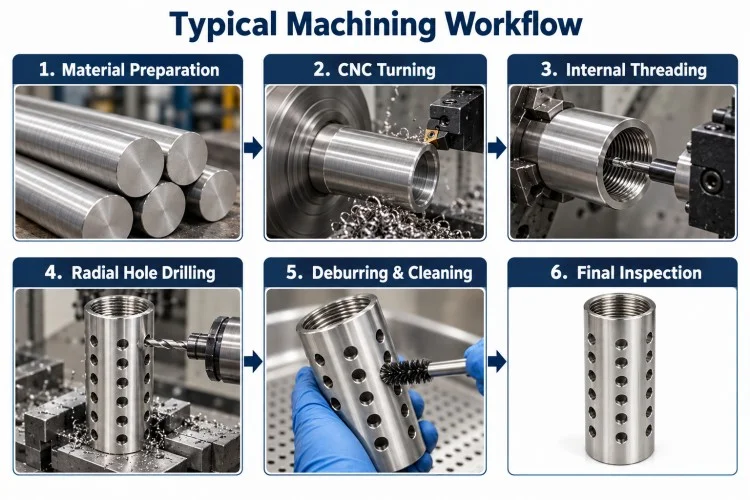

Usinez le diamètre extérieur, les faces d'extrémité et l'alésage à l'aide d'une stratégie de référence appropriée. Pour le manchon fileté perforé usiné CNC, la relation entre ces surfaces est contrôlée selon le dessin.
Réalisez le filetage intérieur et les trous radiaux avec une séquence d'usinage appropriée. L'indexation est utilisée lorsque cela est nécessaire pour établir les positions angulaires spécifiées des trous.
Éliminez les bavures des bords des trous et des intersections internes. Appliquer la finition convenue si nécessaire, en tenant compte de son effet sur l'ajustement du filetage et les dimensions finales.
Vérifiez les dimensions spécifiées, la disposition des trous, l'acceptation du filetage et l'état de la surface. Les dossiers d'inspection peuvent être préparés selon les exigences de la commande.
Oui. Veuillez spécifier la norme de filetage, le diamètre, le pas, la profondeur d'engagement et l'ajustement, ainsi que le diamètre du trou latéral, l'espacement et les positions angulaires. Nous examinerons la conception avant le devis.

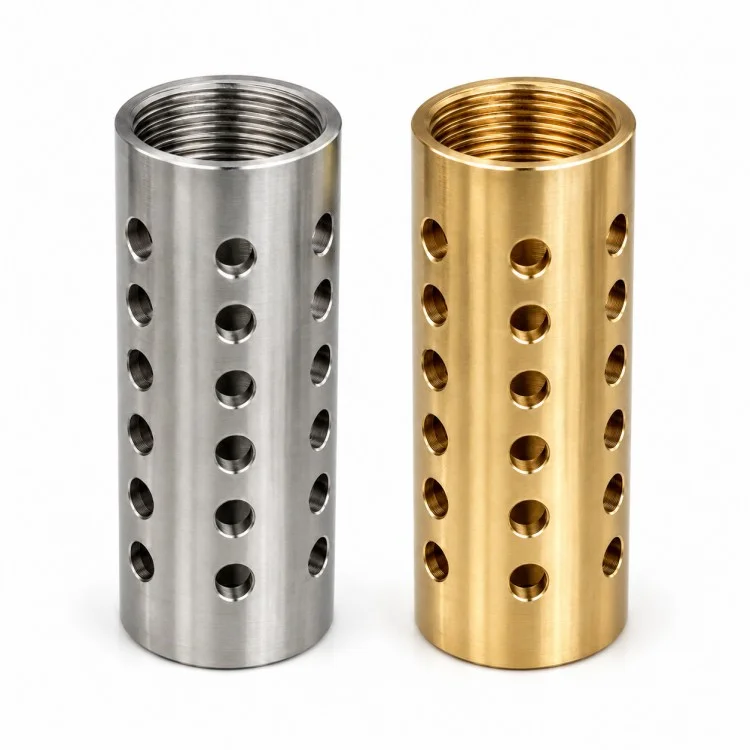

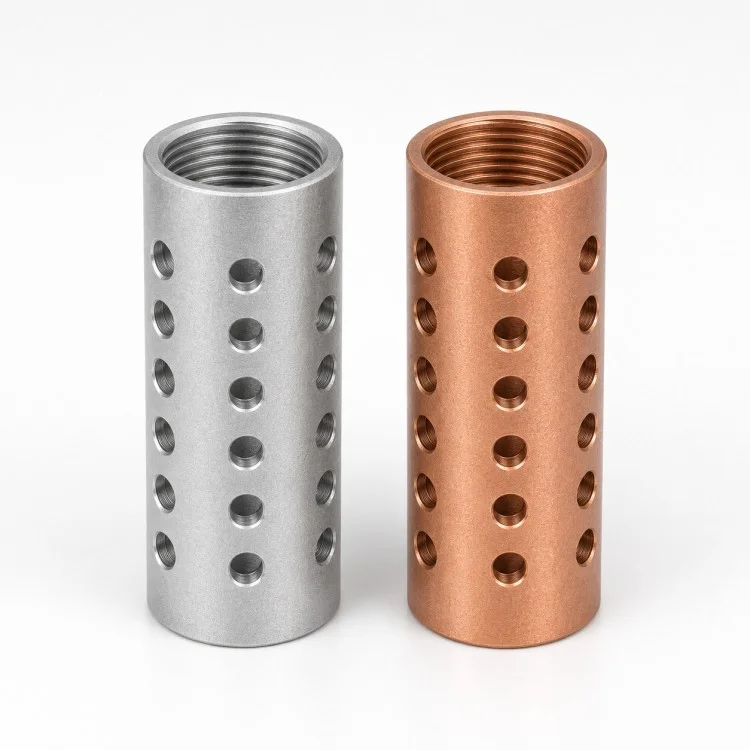

Nous pouvons évaluer l’acier inoxydable, les alliages d’aluminium, le laiton, le cuivre, l’acier au carbone, l’acier allié et d’autres matériaux usinables confirmés. La sélection des matériaux doit tenir compte de l'environnement d'exploitation, de la résistance et des composants d'accouplement.
Oui. Les intersections de trous internes sont incluses dans l'examen de l'ébavurage. Veuillez identifier toute exigence particulière concernant les bords internes, la propreté ou l'accès pour l'inspection afin que nous puissions confirmer une méthode appropriée.
Pour les composants usinés CNC personnalisés, Xiangxing Xin prend en charge le démarrage avec un échantillon. Les modalités de prix et de production dépendent des exigences en matière de matériaux, de structure et d’usinage.
Nous proposons un exemple de politique de remboursement des frais pour une première coopération. Après examen technique, les coûts de matériaux et de main-d'œuvre peuvent être facturés initialement et remboursés intégralement lorsqu'une commande de production ultérieure est passée. L'arrangement sera confirmé dans le devis.
Veuillez fournir un dessin PDF ou DWG/DXF et, le cas échéant, un modèle STEP, IGES ou SolidWorks. Incluez le matériau, la quantité, les détails du filetage, les tolérances critiques et les exigences de finition. Si les dessins ne sont pas disponibles, vous pouvez envoyer des photos ou des échantillons pour une conception structurelle collaborative.
Xiamen Xiangxing Xin Industry and Trade Co., Ltd. examine la relation entre les filetages, les trous latéraux et l'épaisseur des parois pour aider à identifier les problèmes de fabrication avant la production.

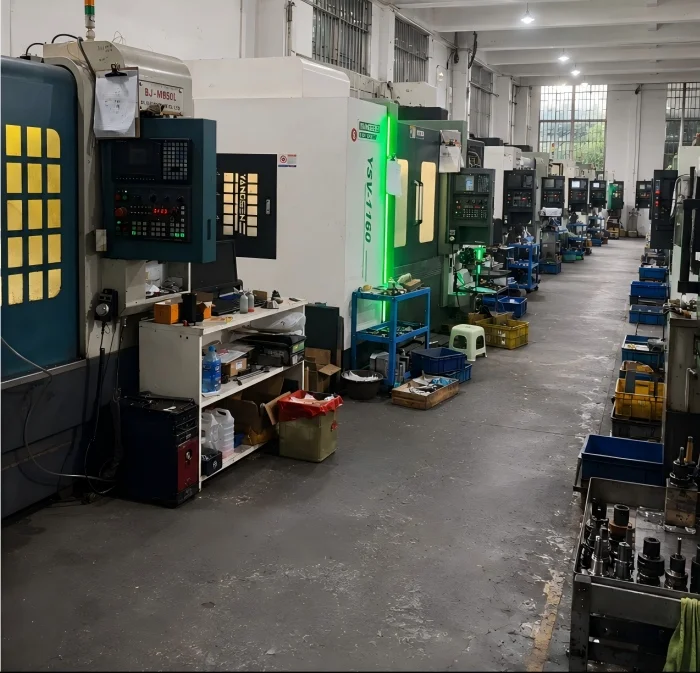

Le tournage CNC, les centres d'usinage, les équipements à cinq axes et les capacités de tournage-fraisage prennent en charge l'usinage de corps cylindriques et de trous distribués.
Notre société est titulaire des certifications de système de gestion de la qualité ISO 9001 et IATF 16949. Des certificats de matériaux et des rapports d'inspection dimensionnelle peuvent être organisés selon la commande.
Commencez par un échantillon pour vérifier l’ajustement et la structure, puis établissez les révisions convenues des dessins et les exigences d’inspection pour une production répétée.
Pour votre projet de manchon fileté perforé usiné CNC, envoyez-nous les exigences de raccordement et la quantité attendue afin que notre équipe puisse examiner un plan de fabrication approprié.
